ALX60B系列 拉线编码器
测量行程0 ~ 3000mm, 分辨率高达0.0244mm
结构精巧，防跳线设计，不卡线
特别适合直线位移测量，安装方便，测量准确可靠
高柔性不锈钢丝绳，耐腐蚀型，经久耐用
可适配F系列（36mm）和A系列（58mm）编码器
所属分类：
拉线编码器
- 产品描述
- 参数
- 配件
- 图纸
- 常用型号
- 相关视频
-
- 商品名称: ALX60B系列 拉线编码器
- 产品尺寸: 测量行程0 ~ 3米
- 分辨率: 4096/圈 或 8192/圈
- 通讯类型: SSI、Modbus RTU、CANopen、4-20mA/0-5V/0-10V
模块化设计，编码器可自由更换，无需返厂安装<br> 测量行程0 ~ 3000mm, 分辨率高达0.0244mm<br> 结构精巧，防跳线设计，不卡线<br> 特别适合直线位移测量，安装方便，测量准确可靠<br> 高柔性不锈钢丝绳，耐腐蚀型，经久耐用<br> 可适配F系列（36mm）和A系列（58mm）编码器
主要特点：
► 模块化设计，编码器可自由更换，无需返厂安装
► 测量行程0 ~ 3000mm, 分辨率高达0.0244mm
► 结构精巧，防跳线设计，不卡线
► 特别适合直线位移测量，安装方便，测量准确可靠
► 高柔性不锈钢丝绳，耐腐蚀型，经久耐用
► 可适配F系列（36mm）和A系列（58mm）编码器应用范围：
• 直线导轨系统，液压气缸系统、试验机
• 伸缩系统，仓储位置定位，压力机械，金属板材机械
• 水平控制仪，水利闸门，建筑机械
• 液压油缸的控制，可以实现低成本的高精度测量
• 非防爆环境下使用
机械数据： 测量行程 0 — 3000mm 测量轮周长 200mm 分辨率（周长/单圈分辨率） 0.0244mm — 0.0488mm（根据不同类型编码器） 重复精度1） ±0.05% FS 拉线速度 Max 1000mm/S 出口拉力 4N 钢丝绳直径及材质 直径0.8mm高柔性不锈钢丝绳 外壳材料 铝合金表面抗静电干扰 重量（不含编码器） ≈ 520g 使用寿命2） 100万次 1）重复精度0.1%FS为垂直安装，横向安装需考虑钢丝绳自身的重量等因素
2）使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素
编码器分类: 拉线系列 ALX60BF ALX60BA
适配编码器 绝对值F系列Ø36 绝对值A系列Ø58 信号种类 SSI SSI CANopen CANopen Modbus-RTU Modbus-RTU 4-20mA/0-5/10V 4-20mA/0-5/10V Profinet IO EtherNET/IP Profibus-DP 电气数据：（F系列绝对值） 拉线规格 ALX60B 接口类型 SSI Modbus RTU CANopen 4-20mA/0-5V/0-10V 输出码制 格雷码/二进制 十六进制 二进制 - 工作电压（极性保护） 10-30VDC 10-30VDC 10-30VDC 10-30VDC 空载电流 ≤80mA ≤80mA ≤80mA ≤80mA 电气隔离 是 是 是 - 波 特 率 100KHz — 1MHz 4800 — 115200bps 10KHz — 1MHz - 分辨率（拉线+编码器） 0.0244mm — 0.0488mm （编码器单圈分辨率12位4096或13位8192，圈数12位4096） 信号调整 每圈对应值可调，方向可调，预设位置可调，外部零位可调，总行程可调 工作温度 -40℃—+80℃ 防护等级 IP66 对应编码器 AFM36B系列 -
-
-
注意事项：
1. 安装时要使拉线垂直传感器，拉线不能摩擦出线口，可以提高产品的使用寿命和提高测量精度；
2. 拉绳位移传感器拉线安装头和设备移动端要可靠安装，防止长时间运行松动，自由弹簧，损坏钢丝绳；
3. 拉线头拉出后请不要突然松开，这样会造成传感器损坏，拉线时请勿超出线总长；
4. 电气连接请安装位移传感器上的接线说明接线，要保证接线正确才能通电；
5. 拉线位移传感器属于精密仪器请勿敲击，保证设备和钢丝绳清洁，延长使用寿命；
6. 要保护好钢丝绳不受外力损伤；
7. 室外或者环境比较恶劣的环境，请咨询艾研防水防尘出线口或防护外壳；
预延伸方案：
如果测试的距离很小，中间的安装距离比较大，由于安装部分长度不参与测量，那么就没有必要选择行程比较大的位移传感器，采用传感器外加延长线的方式解决，可以增加传感器的测试精度和减少费用，如果您不是很了解，那直接联系我们：021-56322427。
-
机械尺寸（mm） 拉线规格 ALX60B
拉线规格 ALX60B 适应种类 SSI Modbus RTU RS485 4-20mA/0-5V/0-10V、 CANopen（GR，C3R）
拉线规格 ALX60B 适应种类 Profinet IO EtherNET/IP CANopen（R3P） Profibus-DP B= 77 77 97 97
-
选型说明：
产品详情
主要特点：
► 模块化设计，编码器可自由更换，无需返厂安装
► 测量行程0 ~ 3000mm, 分辨率高达0.0244mm
► 结构精巧，防跳线设计，不卡线
► 特别适合直线位移测量，安装方便，测量准确可靠
► 高柔性不锈钢丝绳，耐腐蚀型，经久耐用
► 可适配F系列（36mm）和A系列（58mm）编码器
应用范围：
• 直线导轨系统，液压气缸系统、试验机
• 伸缩系统，仓储位置定位，压力机械，金属板材机械
• 水平控制仪，水利闸门，建筑机械
• 液压油缸的控制，可以实现低成本的高精度测量
• 非防爆环境下使用
| 机械数据： | ||
| 测量行程 | 0 — 3000mm | |
| 测量轮周长 | 200mm | |
| 分辨率（周长/单圈分辨率） | 0.0244mm — 0.0488mm（根据不同类型编码器） | |
| 重复精度1） | ±0.05% FS | |
| 拉线速度 | Max 1000mm/S | |
| 出口拉力 | 4N | |
| 钢丝绳直径及材质 | 直径0.8mm高柔性不锈钢丝绳 | |
| 外壳材料 | 铝合金表面抗静电干扰 | |
| 重量（不含编码器） | ≈ 520g | |
| 使用寿命2） | 100万次 | |
1）重复精度0.1%FS为垂直安装，横向安装需考虑钢丝绳自身的重量等因素
2）使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素
| 编码器分类: | ||
| 拉线系列 | ALX60BF | ALX60BA |
|
|
|
| 适配编码器 | 绝对值F系列Ø36 | 绝对值A系列Ø58 |
| 信号种类 | SSI | SSI |
| CANopen | CANopen | |
| Modbus-RTU | Modbus-RTU | |
| 4-20mA/0-5/10V | 4-20mA/0-5/10V | |
| Profinet IO | ||
| EtherNET/IP | ||
| Profibus-DP | ||
| 电气数据：（F系列绝对值） | ||||
| 拉线规格 | ALX60B | |||
| 接口类型 | SSI | Modbus RTU | CANopen | 4-20mA/0-5V/0-10V |
| 输出码制 | 格雷码/二进制 | 十六进制 | 二进制 | - |
| 工作电压（极性保护） | 10-30VDC | 10-30VDC | 10-30VDC | 10-30VDC |
| 空载电流 | ≤80mA | ≤80mA | ≤80mA | ≤80mA |
| 电气隔离 | 是 | 是 | 是 | - |
| 波 特 率 | 100KHz — 1MHz | 4800 — 115200bps | 10KHz — 1MHz | - |
| 分辨率（拉线+编码器） | 0.0244mm — 0.0488mm （编码器单圈分辨率12位4096或13位8192，圈数12位4096） | |||
| 信号调整 | 每圈对应值可调，方向可调，预设位置可调，外部零位可调，总行程可调 | |||
| 工作温度 | -40℃—+80℃ | |||
| 防护等级 | IP66 | |||
| 对应编码器 | AFM36B系列 | |||
配件
注意事项：
1. 安装时要使拉线垂直传感器，拉线不能摩擦出线口，可以提高产品的使用寿命和提高测量精度；
2. 拉绳位移传感器拉线安装头和设备移动端要可靠安装，防止长时间运行松动，自由弹簧，损坏钢丝绳；
3. 拉线头拉出后请不要突然松开，这样会造成传感器损坏，拉线时请勿超出线总长；
4. 电气连接请安装位移传感器上的接线说明接线，要保证接线正确才能通电；
5. 拉线位移传感器属于精密仪器请勿敲击，保证设备和钢丝绳清洁，延长使用寿命；
6. 要保护好钢丝绳不受外力损伤；
7. 室外或者环境比较恶劣的环境，请咨询艾研防水防尘出线口或防护外壳；
预延伸方案：
如果测试的距离很小，中间的安装距离比较大，由于安装部分长度不参与测量，那么就没有必要选择行程比较大的位移传感器，采用传感器外加延长线的方式解决，可以增加传感器的测试精度和减少费用，如果您不是很了解，那直接联系我们：021-56322427。
图纸

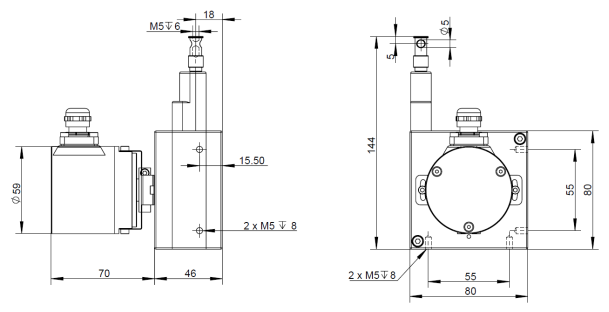

| 机械尺寸（mm） | |||||
| 拉线规格 | ALX60B | ||||
|
|||||
| 拉线规格 | ALX60B | ||||
| 适应种类 | SSI | Modbus RTU | RS485 | 4-20mA/0-5V/0-10V、 | CANopen（GR，C3R） |
|
|||||
| 拉线规格 | ALX60B | |||
| 适应种类 | Profinet IO | EtherNET/IP | CANopen（R3P） | Profibus-DP |
| B= | 77 | 77 | 97 | 97 |
|
|
||||
常用型号

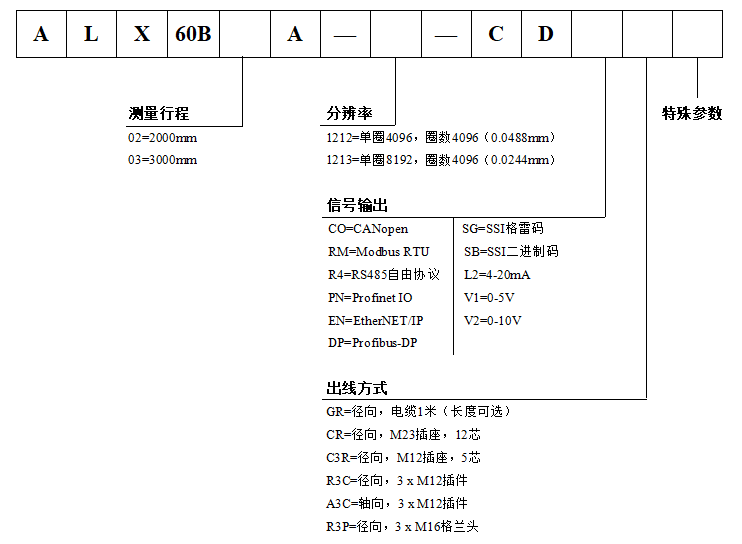

| 选型说明： |
|
|
相关视频
