ALX60系列 CANopen

通用的经典款拉线编码器
测量行程0 ~ 3000mm, 分辨率高达0.0488mm
结构精巧,防跳线设计,不卡线
特别适合直线位移测量,安装方便,测量准确可靠
高柔性多股不锈钢丝绳,耐腐蚀型,经久耐用

所属分类:

拉线编码器

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: ALX60系列 CANopen
    • 产品尺寸: 测量行程0 ~ 3米
    • 分辨率: 4096/圈 或 8192/圈
    • 通讯类型: CANopen

    通用的经典款拉线编码器<br> 测量行程0 ~ 3000mm, 分辨率高达0.0488mm<br> 结构精巧,防跳线设计,不卡线 <br> 特别适合直线位移测量,安装方便,测量准确可靠<br> 高柔性多股不锈钢丝绳,耐腐蚀型,经久耐用<br>

    主要特点:

    ►    通用的经典款拉线编码器,CANopen通讯输出
    ►    测量行程0 ~ 3000mm, 分辨率高达0.0244mm
    ►    结构精巧,防跳线设计,不卡线
    ►    特别适合直线位移测量,安装方便,测量准确可靠
    ►    高柔性不锈钢丝绳,耐腐蚀型,经久耐用



    应用范围:

    •    直线导轨系统,液压气缸系统、试验机
    •    伸缩系统,仓储位置定位,压力机械,金属板材机械
    •    水平控制仪,水利闸门,建筑机械
    •    液压油缸的控制,可以实现低成本的高精度测量
    •    非防爆环境下使用




    机械数据:
    测量行程 0 — 3000mm
    测量轮周长 200mm
    分辨率(周长/单圈分辨率) 0.0244mm — 0.0488mm(根据不同类型编码器)
    重复精度1) ±0.05% FS
    拉线速度 Max 1000mm/S
    出口拉力 4N
    钢丝绳直径及材质 直径0.8mm高柔性不锈钢丝绳
    外壳材料 铝合金表面抗静电干扰
    重量(不含编码器) ≈ 520g
    使用寿命2) 100万次

    1)重复精度0.1%FS为垂直安装,横向安装需考虑钢丝绳自身的重量等因素

    2)使用寿命取决于负荷类型。影响因素包括:环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素



    电气数据: 符合标准:
    拉线规格 ALX60-CO CE认证     有
    接口类型 CANopen 发射干扰    EN61000-6-4
    集成编码器 AAM58-CO、AFM58-CO 抗干扰      EN61000-6-2
    多圈技术 机械齿轮组 符合ISO9001:2015质量管理体系要求
    输出码制 二进制 国际CAN组织CiA协会会员,ID:000004FE
    工作电压(极性保护) 10-30VDC CANopen编码器符合DS301 V4.02 标准
    空载电流 ≤80mA 支持设备协议DS406 V3.2
    电气隔离 符合ISO11898标准,光耦电气隔离 支持设备协议DS305(LSS)
    波 特 率 10KHz ~ 1MHz 支持传输模式:轮询;循环;同步
    分辨率(编码器) 4096/圈 或 8192/圈  位置值,速度值;电压和温度等附加功能
    工作温度 -40℃ ~ +80℃ 2个限位开关,8个凸轮
    防护等级 IP65









  • 注意事项:

    1. 安装时要使拉线垂直传感器,拉线不能摩擦出线口,可以提高产品的使用寿命和提高测量精度;

    2. 拉绳位移传感器拉线安装头和设备移动端要可靠安装,防止长时间运行松动,自由弹簧,损坏钢丝绳;

    3. 拉线头拉出后请不要突然松开,这样会造成传感器损坏,拉线时请勿超出线总长;

    4. 电气连接请安装位移传感器上的接线说明接线,要保证接线正确才能通电;

    5. 拉线位移传感器属于精密仪器请勿敲击,保证设备和钢丝绳清洁,延长使用寿命;

    6. 要保护好钢丝绳不受外力损伤;

    7. 室外或者环境比较恶劣的环境,请咨询艾研防水防尘出线口或防护外壳;



    预延伸方案:

    如果测试的距离很小,中间的安装距离比较大,由于安装部分长度不参与测量,那么就没有必要选择行程比较大的位移传感器,采用传感器外加延长线的方式解决,可以增加传感器的测试精度和减少费用,如果您不是很了解,那直接联系我们:021-56322427。

  • 机械尺寸(mm)
    ALX60F:
    ALX60A:

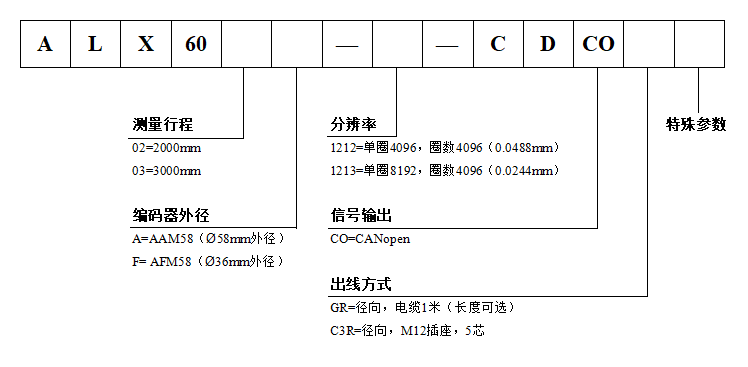

  • 选型说明:




产品详情

主要特点:

►    通用的经典款拉线编码器,CANopen通讯输出
►    测量行程0 ~ 3000mm, 分辨率高达0.0244mm
►    结构精巧,防跳线设计,不卡线
►    特别适合直线位移测量,安装方便,测量准确可靠
►    高柔性不锈钢丝绳,耐腐蚀型,经久耐用



应用范围:

•    直线导轨系统,液压气缸系统、试验机
•    伸缩系统,仓储位置定位,压力机械,金属板材机械
•    水平控制仪,水利闸门,建筑机械
•    液压油缸的控制,可以实现低成本的高精度测量
•    非防爆环境下使用




机械数据:
测量行程 0 — 3000mm
测量轮周长 200mm
分辨率(周长/单圈分辨率) 0.0244mm — 0.0488mm(根据不同类型编码器)
重复精度1) ±0.05% FS
拉线速度 Max 1000mm/S
出口拉力 4N
钢丝绳直径及材质 直径0.8mm高柔性不锈钢丝绳
外壳材料 铝合金表面抗静电干扰
重量(不含编码器) ≈ 520g
使用寿命2) 100万次

1)重复精度0.1%FS为垂直安装,横向安装需考虑钢丝绳自身的重量等因素

2)使用寿命取决于负荷类型。影响因素包括:环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素



电气数据: 符合标准:
拉线规格 ALX60-CO CE认证     有
接口类型 CANopen 发射干扰    EN61000-6-4
集成编码器 AAM58-CO、AFM58-CO 抗干扰      EN61000-6-2
多圈技术 机械齿轮组 符合ISO9001:2015质量管理体系要求
输出码制 二进制 国际CAN组织CiA协会会员,ID:000004FE
工作电压(极性保护) 10-30VDC CANopen编码器符合DS301 V4.02 标准
空载电流 ≤80mA 支持设备协议DS406 V3.2
电气隔离 符合ISO11898标准,光耦电气隔离 支持设备协议DS305(LSS)
波 特 率 10KHz ~ 1MHz 支持传输模式:轮询;循环;同步
分辨率(编码器) 4096/圈 或 8192/圈  位置值,速度值;电压和温度等附加功能
工作温度 -40℃ ~ +80℃ 2个限位开关,8个凸轮
防护等级 IP65









配件

注意事项:

1. 安装时要使拉线垂直传感器,拉线不能摩擦出线口,可以提高产品的使用寿命和提高测量精度;

2. 拉绳位移传感器拉线安装头和设备移动端要可靠安装,防止长时间运行松动,自由弹簧,损坏钢丝绳;

3. 拉线头拉出后请不要突然松开,这样会造成传感器损坏,拉线时请勿超出线总长;

4. 电气连接请安装位移传感器上的接线说明接线,要保证接线正确才能通电;

5. 拉线位移传感器属于精密仪器请勿敲击,保证设备和钢丝绳清洁,延长使用寿命;

6. 要保护好钢丝绳不受外力损伤;

7. 室外或者环境比较恶劣的环境,请咨询艾研防水防尘出线口或防护外壳;



预延伸方案:

如果测试的距离很小,中间的安装距离比较大,由于安装部分长度不参与测量,那么就没有必要选择行程比较大的位移传感器,采用传感器外加延长线的方式解决,可以增加传感器的测试精度和减少费用,如果您不是很了解,那直接联系我们:021-56322427。

图纸

机械尺寸(mm)
ALX60F:
ALX60A:



常用型号

选型说明:
