产品中心

ALX60i系列增量型信号

通用的经典款拉线编码器
测量行程0 ~ 3000mm, 分辨率高达0.04mm
结构精巧，防跳线设计，不卡线
特别适合直线位移测量，安装方便，测量准确可靠
高柔性304涂塑钢丝绳，耐腐蚀型，经久耐用

所属分类：

拉线编码器

全选

通用的经典款拉线编码器 测量行程0 ~ 3000mm, 分辨率高达0.04mm 结构精巧，防跳线设计，不卡线 特别适合直线位移测量，安装方便，测量准确可靠 高柔性304涂塑钢丝绳，耐腐蚀型，经久耐用

主要特点：

►    通用的经典款拉线编码器
►    测量行程0 ~ 3000mm, 分辨率高达0.0244mm
►    结构精巧，防跳线设计，不卡线
►    特别适合直线位移测量，安装方便，测量准确可靠
►    高柔性304涂塑钢丝绳，耐腐蚀型，经久耐用

应用范围：

• 直线导轨系统，液压气缸系统、试验机
• 伸缩系统，仓储位置定位，压力机械，金属板材机械
• 水平控制仪，水利闸门，建筑机械
• 液压油缸的控制，可以实现低成本的高精度测量
• 非防爆环境下使用

1）重复精度0.1%FS为垂直安装，横向安装需考虑钢丝绳自身的重量等因素

2）使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素

注意事项：

1. 安装时要使拉线垂直传感器，拉线不能摩擦出线口，可以提高产品的使用寿命和提高测量精度；

2. 拉绳位移传感器拉线安装头和设备移动端要可靠安装，防止长时间运行松动，自由弹簧，损坏钢丝绳；

3. 拉线头拉出后请不要突然松开，这样会造成传感器损坏，拉线时请勿超出线总长；

4. 电气连接请安装位移传感器上的接线说明接线，要保证接线正确才能通电；

5. 拉线位移传感器属于精密仪器请勿敲击，保证设备和钢丝绳清洁，延长使用寿命；

6. 要保护好钢丝绳不受外力损伤；

7. 室外或者环境比较恶劣的环境，请咨询艾研防水防尘出线口或防护外壳；

预延伸方案：

如果测试的距离很小，中间的安装距离比较大，由于安装部分长度不参与测量，那么就没有必要选择行程比较大的位移传感器，采用传感器外加延长线的方式解决，可以增加传感器的测试精度和减少费用，如果您不是很了解，那直接联系我们：021-56322427。
机械尺寸（mm）

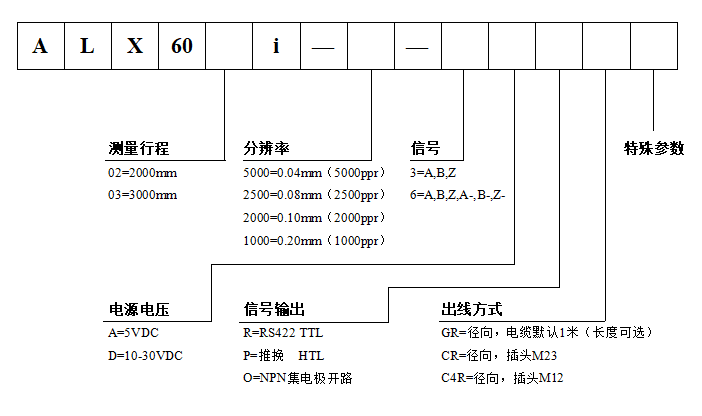

选型说明：

产品详情

主要特点：

应用范围：

1）重复精度0.1%FS为垂直安装，横向安装需考虑钢丝绳自身的重量等因素

2）使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素

配件

注意事项：

1. 安装时要使拉线垂直传感器，拉线不能摩擦出线口，可以提高产品的使用寿命和提高测量精度；

2. 拉绳位移传感器拉线安装头和设备移动端要可靠安装，防止长时间运行松动，自由弹簧，损坏钢丝绳；

3. 拉线头拉出后请不要突然松开，这样会造成传感器损坏，拉线时请勿超出线总长；

4. 电气连接请安装位移传感器上的接线说明接线，要保证接线正确才能通电；

5. 拉线位移传感器属于精密仪器请勿敲击，保证设备和钢丝绳清洁，延长使用寿命；

6. 要保护好钢丝绳不受外力损伤；

7. 室外或者环境比较恶劣的环境，请咨询艾研防水防尘出线口或防护外壳；

预延伸方案：

如果测试的距离很小，中间的安装距离比较大，由于安装部分长度不参与测量，那么就没有必要选择行程比较大的位移传感器，采用传感器外加延长线的方式解决，可以增加传感器的测试精度和减少费用，如果您不是很了解，那直接联系我们：021-56322427。

图纸

机械尺寸（mm）

常用型号

选型说明：
