AIH100系列 光学增量

加强型工业级编码器,外壳厚度超过8mm
双列精密轴承设计，适用高转速或重载等环境
采用不破碎码盘，高性能抗震，坚固可靠
新增全不锈钢材质可选项，提高在腐蚀环境下的使用寿命
专利产品：ZL 2016 2 0034861.6

所属分类：

增量型编码器

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: AIH100系列 光学增量
    • 产品尺寸: Φ100mm
    • 分辨率: 500，512，1000，1024
    • 安装方式: Ф25--Ф45
    • 通讯类型: RS422（兼容TTL）、推挽（兼容HTL）、 NPN集电极开路

    加强型工业级编码器,外壳厚度超过8mm<br> 双列精密轴承设计，适用高转速或重载等环境<br> 采用不破碎码盘，高性能抗震，坚固可靠<br> 新增全不锈钢材质可选项，提高在腐蚀环境下的使用寿命<br> 专利产品：ZL 2016 2 0034861.6

    主要特点：
    ►    加强型工业级编码器,外壳厚度超过8mm
    ►    双列精密轴承设计，适用高转速或重载等环境
    ►    采用不破碎码盘，高性能抗震，坚固可靠
    ►    新增全不锈钢材质可选项，提高在腐蚀环境下的使用寿命



    应用范围：

    •     速度传感、角度、距离、轨迹、倾斜
    •     双轴或多轴联动测量反馈
    •     钢铁冶金设备、造纸印刷、纺织机械
    •     港口起重运输机械、重型机械设备
    •     电梯、机床、医药及工厂自动化等
    •     非防爆环境下使用



    机械数据：  符合标准：

    材料

    		 外壳：铝外壳 厚度超过8mm或 不锈钢304（SR） CE认证        有
    法兰：铝法兰 厚度超过8mm或 不锈钢304（SR） 发射干扰      EN61000-6-4
    轴：  不锈钢304 抗干扰         EN61000-6-2

    轴负载

    		 轴向：最大100N 符合ISO9001:2015质量管理体系要求
    径向：最大200N
    防护等级  IP65
    启动转矩 25℃时 ≤0.5Nm
    最高转速  6000RPM
    冲击 ≤ 100g ,6ms
    震动 ≤ 10g （10Hz—2000Hz）
    重量 ≈620g  铝合金材料 AIH100
    ≈1200g 不锈钢材料 AIH100-SR
    工作温度 -10℃—+80℃
    存储温度 -10℃—+80℃



    电气数据：
    输出形式 推挽（兼容HTL） RS422（兼容TTL） NPN集电极开路
    分 辨 率 最大1024ppr 最大1024ppr 最大1024ppr
    电源电压 DC10-30V DC10-30V DC10-30V
    反极性保护 有 有 有
    消耗电流(空载) ≤80mA ≤80mA ≤80mA
    负载电流(每通道) ≤60mA ≤60mA ≤60mA
    响应频率 ≤120KHz ≤120KHz ≤120KHz
    上升沿时间(Tr) ≤200nS ≤200nS /
    下升沿时间(Tf) ≤200nS ≤200nS /
    信号高电平 ≥Vcc x 70% ≥2.5VDC /
    信号低电平 ≤0.5VDC ≤0.5VDC /





  • 附件（另售）
    名称     安装支架（标配） 安装支架（选配） 安装支架（选配） M23插头
    示意图
    型号 A117 A116 A120 C12C
    适用系列 AIH100 AIH100 AIH100 与CR配套
  •  机械尺寸（mm）
    AIH100 尺寸图（弹片A117 标配，共预留了正反面各3处安装位置，可自行选择最合适的安装位置）







    径向插座M23（CR）       径向电缆（GR）


    轴径φ D 25 30 35 38 40 42 45
    锁环φ B 43 48 53 56 58 60 73



  • 选型说明：





产品详情
配件
图纸
常用型号
相关视频

产品详情

主要特点：
►    加强型工业级编码器,外壳厚度超过8mm
►    双列精密轴承设计，适用高转速或重载等环境
►    采用不破碎码盘，高性能抗震，坚固可靠
►    新增全不锈钢材质可选项，提高在腐蚀环境下的使用寿命



应用范围：

•     速度传感、角度、距离、轨迹、倾斜
•     双轴或多轴联动测量反馈
•     钢铁冶金设备、造纸印刷、纺织机械
•     港口起重运输机械、重型机械设备
•     电梯、机床、医药及工厂自动化等
•     非防爆环境下使用



机械数据：  符合标准：

材料

 外壳：铝外壳 厚度超过8mm或 不锈钢304（SR） CE认证        有
法兰：铝法兰 厚度超过8mm或 不锈钢304（SR） 发射干扰      EN61000-6-4
轴：  不锈钢304 抗干扰         EN61000-6-2

轴负载

 轴向：最大100N 符合ISO9001:2015质量管理体系要求
径向：最大200N
防护等级  IP65
启动转矩 25℃时 ≤0.5Nm
最高转速  6000RPM
冲击 ≤ 100g ,6ms
震动 ≤ 10g （10Hz—2000Hz）
重量 ≈620g  铝合金材料 AIH100
≈1200g 不锈钢材料 AIH100-SR
工作温度 -10℃—+80℃
存储温度 -10℃—+80℃



电气数据：
输出形式 推挽（兼容HTL） RS422（兼容TTL） NPN集电极开路
分 辨 率 最大1024ppr 最大1024ppr 最大1024ppr
电源电压 DC10-30V DC10-30V DC10-30V
反极性保护 有 有 有
消耗电流(空载) ≤80mA ≤80mA ≤80mA
负载电流(每通道) ≤60mA ≤60mA ≤60mA
响应频率 ≤120KHz ≤120KHz ≤120KHz
上升沿时间(Tr) ≤200nS ≤200nS /
下升沿时间(Tf) ≤200nS ≤200nS /
信号高电平 ≥Vcc x 70% ≥2.5VDC /
信号低电平 ≤0.5VDC ≤0.5VDC /





配件

附件（另售）
名称     安装支架（标配） 安装支架（选配） 安装支架（选配） M23插头
示意图
型号 A117 A116 A120 C12C
适用系列 AIH100 AIH100 AIH100 与CR配套

图纸

 机械尺寸（mm）

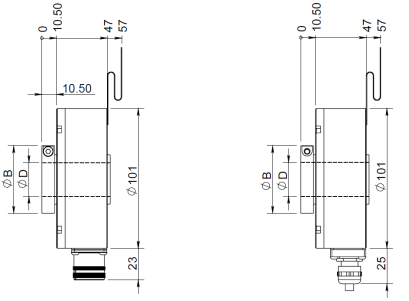

AIH100 尺寸图（弹片A117 标配，共预留了正反面各3处安装位置，可自行选择最合适的安装位置）







径向插座M23（CR）       径向电缆（GR）


轴径φ D 25 30 35 38 40 42 45
锁环φ B 43 48 53 56 58 60 73



常用型号

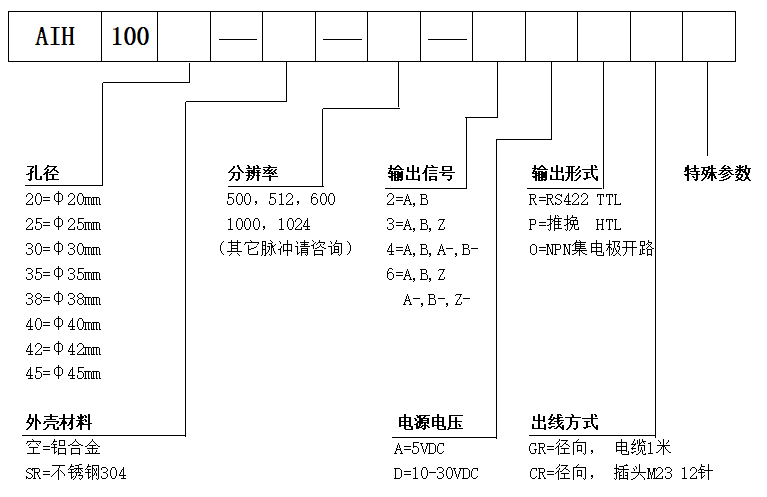

选型说明：





相关视频
