AIH90系列 光学增量

加强型工业级编码器,外壳厚度超过5mm
双列精密轴承设计,适用高转速或重载等环境
采用不易破碎码盘,高性能抗震,坚固可靠
新增全不锈钢材质可选项,提高在腐蚀环境下的使用寿命

所属分类:

增量型编码器

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: AIH90系列 光学增量
    • 产品尺寸: Φ90mm
    • 分辨率: ≤1024PPR
    • 安装方式: Φ20、Φ25、Φ30mm
    • 通讯类型: RS422(兼容TTL)、推挽(兼容HTL)、 NPN集电极开路

    加强型工业级编码器,外壳厚度超过5mm<br> 双列精密轴承设计,适用高转速或重载等环境<br> 采用不易破碎码盘,高性能抗震,坚固可靠<br> 新增全不锈钢材质可选项,提高在腐蚀环境下的使用寿命

    主要特点:
    ►    加强型工业级编码器,外壳厚度超过5mm
    ►    双列精密轴承设计,适用高转速或重载等环境
    ►    采用不易破碎码盘,高性能抗震,坚固可靠
    ►    新增全不锈钢材质可选项,提高在腐蚀环境下的使用寿命





    应用范围:

    •     速度传感、角度、距离、轨迹、倾斜
    •     双轴或多轴联动测量反馈
    •     钢铁冶金设备、造纸印刷、纺织机械
    •     港口起重运输机械、重型机械设备
    •     电梯、机床、医药及工厂自动化等
    •     非防爆环境下使用




    机械数据:  符合标准:

    材料

    外壳:铝外壳 厚度超过5mm或 不锈钢304(SR) CE认证        有
    法兰:铝法兰 厚度超过5mm或 不锈钢304(SR) 发射干扰      EN61000-6-4
    轴:   不锈钢 抗干扰         EN61000-6-2

    轴负载

    轴向:最大100N 符合ISO9001:2015质量管理体系要求
    径向:最大200N
    防护等级  IP65
    启动转矩 25℃时 ≤0.5Nm
    最高转速  6000RPM
    冲击 ≤ 100g ,6ms
    震动 ≤ 10g (10Hz—2000Hz)
    重量
    ≈540g  铝合金材料 AIH90

    ≈1050g 不锈钢材料 AIH90-SR
    工作温度 -40℃—+80℃
    存储温度 -40℃—+85℃



    电气数据:
    输出形式 推挽(兼容HTL) RS422(兼容TTL) NPN集电极开路
    分 辨 率 最大1024ppr 最大1024ppr 最大1024ppr
    电源电压 DC10-30V DC5V 或 DC10-30V DC10-30V
    反极性保护
    消耗电流(空载) ≤80mA ≤80mA ≤80mA
    负载电流(每通道) ≤60mA ≤60mA ≤60mA
    响应频率 ≤120KHz ≤120KHz ≤120KHz
    上升沿时间(Tr) ≤200nS ≤200nS /
    下升沿时间(Tf) ≤200nS ≤200nS /
    信号高电平 ≥Vcc x 70% ≥2.5VDC /
    信号低电平 ≤0.5VDC ≤0.5VDC /



  • 附件(另售)
    名称     安装支架(标配) 安装支架(选配) 安装支架(选配) M23插头
    示意图
    型号 A116 A117 A120 C12C
    适用系列 AIH90 AIH90 AIH90 与CR配套



  •  机械尺寸(mm)
    AIH90 尺寸图(弹片A116 标配,共预留了正反面各3处安装位置,可自行选择最合适的安装位置)



    径向插座M23(CR)       径向电缆(GR)

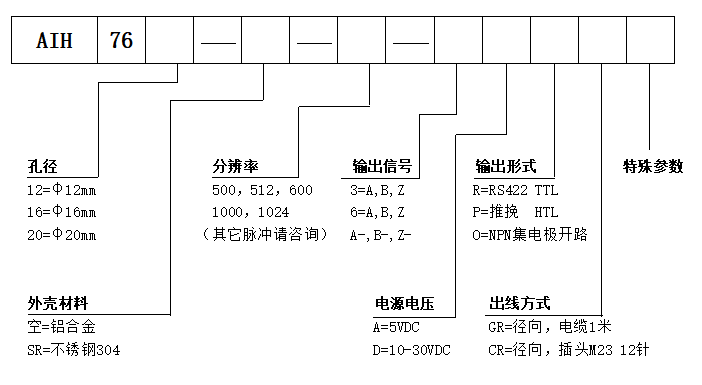

  • 选型说明:




产品详情

主要特点:
►    加强型工业级编码器,外壳厚度超过5mm
►    双列精密轴承设计,适用高转速或重载等环境
►    采用不易破碎码盘,高性能抗震,坚固可靠
►    新增全不锈钢材质可选项,提高在腐蚀环境下的使用寿命





应用范围:

•     速度传感、角度、距离、轨迹、倾斜
•     双轴或多轴联动测量反馈
•     钢铁冶金设备、造纸印刷、纺织机械
•     港口起重运输机械、重型机械设备
•     电梯、机床、医药及工厂自动化等
•     非防爆环境下使用




机械数据:  符合标准:

材料

外壳:铝外壳 厚度超过5mm或 不锈钢304(SR) CE认证        有
法兰:铝法兰 厚度超过5mm或 不锈钢304(SR) 发射干扰      EN61000-6-4
轴:   不锈钢 抗干扰         EN61000-6-2

轴负载

轴向:最大100N 符合ISO9001:2015质量管理体系要求
径向:最大200N
防护等级  IP65
启动转矩 25℃时 ≤0.5Nm
最高转速  6000RPM
冲击 ≤ 100g ,6ms
震动 ≤ 10g (10Hz—2000Hz)
重量
≈540g  铝合金材料 AIH90

≈1050g 不锈钢材料 AIH90-SR
工作温度 -40℃—+80℃
存储温度 -40℃—+85℃



电气数据:
输出形式 推挽(兼容HTL) RS422(兼容TTL) NPN集电极开路
分 辨 率 最大1024ppr 最大1024ppr 最大1024ppr
电源电压 DC10-30V DC5V 或 DC10-30V DC10-30V
反极性保护
消耗电流(空载) ≤80mA ≤80mA ≤80mA
负载电流(每通道) ≤60mA ≤60mA ≤60mA
响应频率 ≤120KHz ≤120KHz ≤120KHz
上升沿时间(Tr) ≤200nS ≤200nS /
下升沿时间(Tf) ≤200nS ≤200nS /
信号高电平 ≥Vcc x 70% ≥2.5VDC /
信号低电平 ≤0.5VDC ≤0.5VDC /



配件

附件(另售)
名称     安装支架(标配) 安装支架(选配) 安装支架(选配) M23插头
示意图
型号 A116 A117 A120 C12C
适用系列 AIH90 AIH90 AIH90 与CR配套



图纸

 机械尺寸(mm)
AIH90 尺寸图(弹片A116 标配,共预留了正反面各3处安装位置,可自行选择最合适的安装位置)



径向插座M23(CR)       径向电缆(GR)



常用型号

选型说明:



相关视频
