AIH99系列 重载型增量编码器

重载型工业级空心轴编码器
抗振动、抗冲击能力强,适用重载环境
采用不破碎码盘,高性能抗震,坚固可靠
不锈钢轴内置PEEK绝缘轴套,隔离轴电流干扰

所属分类:

增量型编码器

重载型编码器

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: AIH99系列 重载型增量编码器
    • 产品尺寸: Φ99mm
    • 分辨率: 1000,1024,2048,2500
    • 安装方式: 空心轴 φ16mm ,空心轴φ12mm
    • 通讯类型: RS422(兼容TTL)、推挽(兼容HTL)

    重载型工业级空心轴编码器<br> 抗振动、抗冲击能力强,适用重载环境<br> 采用不破碎码盘,高性能抗震,坚固可靠<br> 不锈钢轴内置PEEK绝缘轴套,隔离轴电流干扰

    主要特点:
    ►    重载型工业级空心轴编码器
    ►    抗振动、抗冲击能力强,适用重载环境
    ►    采用不破碎码盘,高性能抗震,坚固可靠
    ►    不锈钢轴内置PEEK绝缘轴套,高机械强度+耐磨性强
    ►    绝缘型空心轴,隔离轴电流干扰,电气绝缘可达2.5KV





    应用范围:

    •     速度传感、角度、距离、轨迹、倾斜
    •     港口起重运输机械、风力发电设备
    •     钢铁冶金设备、造纸印刷、纺织机械
    •     大型驱动器和发电机等
    •     非防爆环境下使用




    机械数据:  符合标准:

    材料

    外壳:铝外壳(硬质阳极氧化及粉末涂层) CE认证        有
    法兰:铝法兰(硬质阳极氧化及粉末涂层)  发射干扰      EN61000-6-4
    轴:  不锈钢304;内置绝缘轴套PEEK 抗干扰         EN61000-6-2

    轴负载

    轴向:100N 符合ISO9001:2015质量管理体系要求
    径向:300N
    防护等级  IP66
    最高转速  6000RPM
    冲击 <1000 m/s2 (11ms)
    震动 <100 m/s2  (50Hz—2000Hz)
    重量 ≈1100g
    工作温度 -40℃—+80℃
    存储温度 -40℃—+85℃



    电气数据:
    输出形式 推挽(兼容HTL) RS422(兼容TTL)
    分 辨 率 最大2500ppr 最大2500ppr
    电源电压 DC10-30V DC5V 或 DC10-30V
    反极性保护
    消耗电流(空载) ≤80mA ≤80mA
    负载电流(每通道) ≤60mA ≤60mA
    响应频率 ≤120KHz ≤120KHz
    上升沿时间(Tr) ≤200nS ≤200nS
    下升沿时间(Tf) ≤200nS ≤200nS
    信号高电平 ≥Vcc x 70% ≥2.5VDC
    信号低电平 ≤0.5VDC ≤0.5VDC
  • 附件(另售)
    名称  安装支架(标配) 拐臂支架
    示意图
    型号 A130 A131-xxxx
    适用系列 AIH99 / AIH99-S  与A130配套
  •  机械尺寸(mm)
    AIH9912/AIH9916 尺寸图

    用户端轴

    D:孔径可选  16 或12

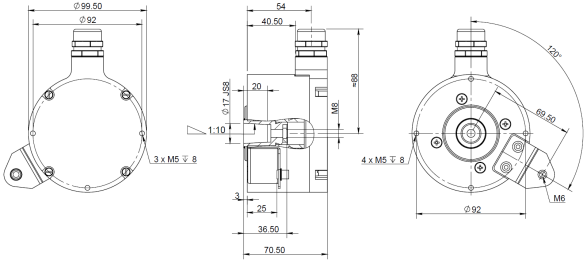

    AIH9917 尺寸图





    用户端轴



  • 选型说明:



    *所有轴皆为不锈钢轴内置PEEK绝缘轴套:高机械强度、耐磨性强、电气绝缘可达2.5KV




产品详情

主要特点:
►    重载型工业级空心轴编码器
►    抗振动、抗冲击能力强,适用重载环境
►    采用不破碎码盘,高性能抗震,坚固可靠
►    不锈钢轴内置PEEK绝缘轴套,高机械强度+耐磨性强
►    绝缘型空心轴,隔离轴电流干扰,电气绝缘可达2.5KV





应用范围:

•     速度传感、角度、距离、轨迹、倾斜
•     港口起重运输机械、风力发电设备
•     钢铁冶金设备、造纸印刷、纺织机械
•     大型驱动器和发电机等
•     非防爆环境下使用




机械数据:  符合标准:

材料

外壳:铝外壳(硬质阳极氧化及粉末涂层) CE认证        有
法兰:铝法兰(硬质阳极氧化及粉末涂层)  发射干扰      EN61000-6-4
轴:  不锈钢304;内置绝缘轴套PEEK 抗干扰         EN61000-6-2

轴负载

轴向:100N 符合ISO9001:2015质量管理体系要求
径向:300N
防护等级  IP66
最高转速  6000RPM
冲击 <1000 m/s2 (11ms)
震动 <100 m/s2  (50Hz—2000Hz)
重量 ≈1100g
工作温度 -40℃—+80℃
存储温度 -40℃—+85℃



电气数据:
输出形式 推挽(兼容HTL) RS422(兼容TTL)
分 辨 率 最大2500ppr 最大2500ppr
电源电压 DC10-30V DC5V 或 DC10-30V
反极性保护
消耗电流(空载) ≤80mA ≤80mA
负载电流(每通道) ≤60mA ≤60mA
响应频率 ≤120KHz ≤120KHz
上升沿时间(Tr) ≤200nS ≤200nS
下升沿时间(Tf) ≤200nS ≤200nS
信号高电平 ≥Vcc x 70% ≥2.5VDC
信号低电平 ≤0.5VDC ≤0.5VDC

配件

附件(另售)
名称  安装支架(标配) 拐臂支架
示意图
型号 A130 A131-xxxx
适用系列 AIH99 / AIH99-S  与A130配套

图纸

 机械尺寸(mm)
AIH9912/AIH9916 尺寸图

用户端轴

D:孔径可选  16 或12



AIH9917 尺寸图





用户端轴



常用型号

选型说明:



*所有轴皆为不锈钢轴内置PEEK绝缘轴套:高机械强度、耐磨性强、电气绝缘可达2.5KV
