ALX90系列 ProfimetIO＆EtherNET/IP
以太网ProfimetIO或EtherNET/IP通讯输出
测量行程0 ~ 6000mm, 分辨率高达0.036mm
结构精巧，防跳线设计，不卡线
特别适合直线位移测量，安装方便，测量准确可靠
高柔性不锈钢丝绳，耐腐蚀型，经久耐用
所属分类：
拉线编码器
- 产品描述
- 参数
- 配件
- 图纸
- 常用型号
- 相关视频
-
- 商品名称: ALX90系列 ProfimetIO＆EtherNET/IP
- 产品尺寸: 测量行程0 ~ 6米
- 分辨率: 4096/圈 或 8192/圈
- 通讯类型: Profimet IO、EtherNET/IP
通用的经典款拉线编码器<br> 以太网ProfimetIO或EtherNET/IP通讯输出<br> 测量行程0 ~ 6000mm, 分辨率高达0.036mm<br> 结构精巧，防跳线设计，不卡线<br> 特别适合直线位移测量，安装方便，测量准确可靠<br> 高柔性不锈钢丝绳，耐腐蚀型，经久耐用
主要特点：
► 通用的经典款拉线编码器► 以太网ProfimetIO或EtherNET/IP通讯输出
► 测量行程0 ~ 6000mm, 分辨率高达0.036mm
► 结构精巧，防跳线设计，不卡线
► 特别适合直线位移测量，安装方便，测量准确可靠
► 高柔性不锈钢丝绳，耐腐蚀型，经久耐用应用范围：
• 直线导轨系统，液压气缸系统、试验机
• 伸缩系统，仓储位置定位，压力机械，金属板材机械
• 水平控制仪，水利闸门，建筑机械
• 液压油缸的控制，可以实现低成本的高精度测量
• 非防爆环境下使用
机械数据： 测量行程 0 ~ 6000mm 测量轮周长 300mm 分辨率（周长/单圈分辨率） 0.073mm~ 0.036mm 重复精度1） ±0.05% FS 拉线速度 Max 2000mm/S 出口拉力 8N-15N 钢丝绳直径及材质 直径0.8mm高柔性多股不锈钢丝绳 外壳材料 铝合金精密模具，表面抗静电干扰 防护等级 IP54 重量（不含编码器） ≈ 1.5kg 使用寿命2） 100万次 1）重复精度0.05%FS为垂直安装，横向安装需考虑钢丝绳自身的重量等因素
2）使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素
电气数据： 拉线规格 ALX90-PN ALX90-EN 接口类型 Profinet IO EtherNET IP 集成编码器 AAM58-PN AAM58-EN 多圈技术 机械齿轮组 机械齿轮组 输出码制 二进制 二进制 工作电压（极性保护） 10-30VDC 10-30VDC 空载电流 ≤80mA S80mA 电气隔离 是 是 波 特率 10 /100MHz 10 / 100MHz 分辨率(编码器) 4096/圈 或 8192/圈 信号调整 预置值，分辨率，速度与时基，计数方向可编程 工作温度 -40C-+80°C 防护等级 IP65 -
-
-
附件（另售） 名 称 插头（4 孔 IP65 A码 塑料外壳）
插头（4 孔 IP65 D码 金属外壳） 插头（4 针 IP65 D码 金属外壳） 插头（4 针 IP65 D码 金属外壳） 管脚排列 管脚排列 M12 to M12 M12 to RJ45 示意图
型 号 C6T C7T C7T-Exx(xx 为电缆长度，例:05-5 米) C7T-Pxx(xx 为电缆长度，例:05-5 米) C6T C7T C7T-Exx(xx 为电缆长度，例:05-5 米) C7T-Exx(xx 为电缆长度，例:05-5 米) 适用系列 电源插头 信号插头 编码器之间通讯 编码器与PLC 通讯 电源插头 信号插头 编码器之间通讯 编码器与PLC 通讯 -
机械尺寸（mm）
-
选型说明：
产品详情
主要特点：
► 测量行程0 ~ 6000mm, 分辨率高达0.036mm
► 结构精巧，防跳线设计，不卡线
► 特别适合直线位移测量，安装方便，测量准确可靠
► 高柔性不锈钢丝绳，耐腐蚀型，经久耐用
应用范围：
• 直线导轨系统，液压气缸系统、试验机
• 伸缩系统，仓储位置定位，压力机械，金属板材机械
• 水平控制仪，水利闸门，建筑机械
• 液压油缸的控制，可以实现低成本的高精度测量
• 非防爆环境下使用
| 机械数据： | ||
| 测量行程 | 0 ~ 6000mm | |
| 测量轮周长 | 300mm | |
| 分辨率（周长/单圈分辨率） | 0.073mm~ 0.036mm | |
| 重复精度1） | ±0.05% FS | |
| 拉线速度 | Max 2000mm/S | |
| 出口拉力 | 8N-15N | |
| 钢丝绳直径及材质 | 直径0.8mm高柔性多股不锈钢丝绳 | |
| 外壳材料 | 铝合金精密模具，表面抗静电干扰 | |
| 防护等级 | IP54 | |
| 重量（不含编码器） | ≈ 1.5kg | |
| 使用寿命2） | 100万次 | |
1）重复精度0.05%FS为垂直安装，横向安装需考虑钢丝绳自身的重量等因素
2）使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素
| 电气数据： | ||
| 拉线规格 | ALX90-PN | ALX90-EN |
| 接口类型 | Profinet IO | EtherNET IP |
| 集成编码器 | AAM58-PN | AAM58-EN |
| 多圈技术 | 机械齿轮组 | 机械齿轮组 |
| 输出码制 | 二进制 | 二进制 |
| 工作电压（极性保护） | 10-30VDC | 10-30VDC |
| 空载电流 | ≤80mA | S80mA |
| 电气隔离 | 是 | 是 |
| 波 特率 | 10 /100MHz | 10 / 100MHz |
| 分辨率(编码器) | 4096/圈 或 8192/圈 | |
| 信号调整 | 预置值，分辨率，速度与时基，计数方向可编程 | |
| 工作温度 | -40C-+80°C | |
| 防护等级 | IP65 | |
配件
| 附件（另售） | ||||||||
| 名 称 |
插头（4 孔 IP65 A码 塑料外壳） |
插头（4 孔 IP65 D码 金属外壳） | 插头（4 针 IP65 D码 金属外壳） | 插头（4 针 IP65 D码 金属外壳） | 管脚排列 | 管脚排列 | M12 to M12 | M12 to RJ45 |
| 示意图 | |
|
|
|
|
|
|
|
| 型 号 | C6T | C7T | C7T-Exx(xx 为电缆长度，例:05-5 米) | C7T-Pxx(xx 为电缆长度，例:05-5 米) | C6T | C7T | C7T-Exx(xx 为电缆长度，例:05-5 米) | C7T-Exx(xx 为电缆长度，例:05-5 米) |
| 适用系列 | 电源插头 | 信号插头 | 编码器之间通讯 | 编码器与PLC 通讯 | 电源插头 | 信号插头 | 编码器之间通讯 | 编码器与PLC 通讯 |
图纸

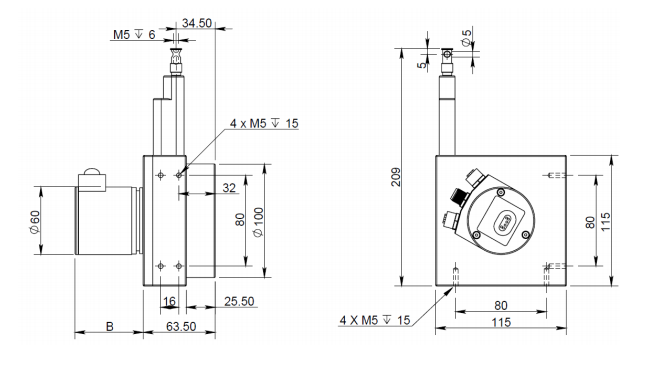

| 机械尺寸（mm） |
|
|
常用型号

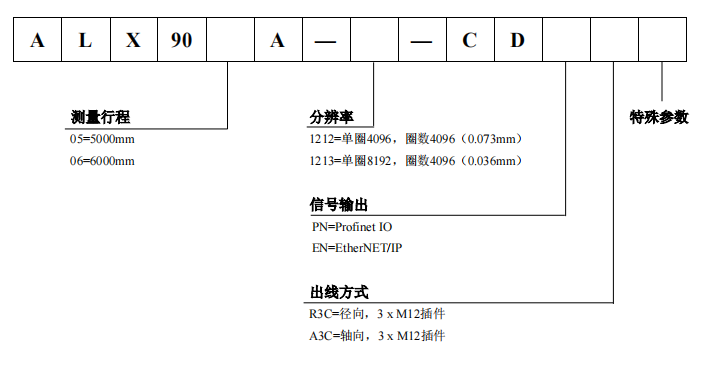

| 选型说明： |
|
|
