ALX60J系列 拉线编码器

通用的经典款拉线编码器(小体积Ø50mm编码器)
测量行程0 ~ 3000mm, 分辨率高达0.0244mm
结构精巧,防跳线设计,不卡线
特别适合直线位移测量,安装方便,测量准确可靠
高柔性304涂塑钢丝绳,耐腐蚀型,经久耐用
输出SSI、Modbus-RTU、4-20mA ...

所属分类:

拉线编码器

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: ALX60J系列 拉线编码器
    • 产品尺寸: 测量行程0 ~ 3米
    • 分辨率: 4096/圈 或 8192/圈
    • 安装方式: SSI、Modbus-RTU、4-20mA
    • 通讯类型: SSI、Modbus-RTU、4-20mA

    通用的经典款拉线编码器(小体积Ø50mm编码器)<br> 测量行程0 ~ 3000mm, 分辨率高达0.0244mm<br> 结构精巧,防跳线设计,不卡线<br> 特别适合直线位移测量,安装方便,测量准确可靠<br> 高柔性304涂塑钢丝绳,耐腐蚀型,经久耐用<br> 输出SSI、Modbus-RTU、4-20mA ...

    主要特点:

    ►    通用的经典款拉线编码器(小体积Ø50mm编码器)
    ►    测量行程0 ~ 3000mm, 分辨率高达0.0244mm
    ►    结构精巧,防跳线设计,不卡线
    ►    特别适合直线位移测量,安装方便,测量准确可靠
    ►    高柔性304涂塑钢丝绳,耐腐蚀型,经久耐用
    ►    输出SSI、Modbus-RTU、4-20mA ...



    应用范围:

    •     直线导轨系统,液压气缸系统、试验机
    •     伸缩系统,仓储位置定位,压力机械,金属板材机械
    •     水平控制仪,水利闸门,建筑机械
    •     液压油缸的控制,可以实现低成本的高精度测量
    •     非防爆环境下使用




    机械数据:
    测量行程 0 — 3000mm
    测量轮周长 200mm
    分辨率(周长/单圈分辨率) 0.0244mm — 0.0488mm(根据不同类型编码器)
    重复精度1) ±0.05% FS
    拉线速度 Max 1000mm/S
    出口拉力 4N
    钢丝绳直径及材质 直径0.8mm;高柔性多股不锈钢丝绳
    外壳材料 铝合金表面抗静电干扰
    重量(不含编码器) ≈ 520g
    使用寿命2) 100万次

    1)重复精度0.1%FS为垂直安装,横向安装需考虑钢丝绳自身的重量等因素

    2)使用寿命取决于负荷类型。影响因素包括:环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素



    电气数据:(J系列绝对值)
    拉线规格 ALX60J
    接口类型 SSI Modbus RTU CANopen 4-20mA/0-5V/0-10V
    输出码制 格雷码/二进制 十六进制 二进制 -
    工作电压(极性保护) 10-30VDC 10-30VDC 10-30VDC 10-30VDC
    空载电流 ≤80mA ≤80mA ≤80mA ≤80mA
    波特率 100KHz — 1MHz 4800   9600   19200   38400   115200 -
    分辨率(拉线+编码器) 0.0244mm — 0.0488mm (编码器单圈分辨率12位4096或13位8192,圈数12位4096)
    信号调整 每圈对应值可调,方向可调,预设位置可调,外部零位可调,总行程可调
    工作温度 -20℃—+75℃
    防护等级 IP65
    对应编码器 AJM58系列





  • 注意事项:

    1. 安装时要使拉线垂直传感器,拉线不能摩擦出线口,可以提高产品的使用寿命和提高测量精度;

    2. 拉绳位移传感器拉线安装头和设备移动端要可靠安装,防止长时间运行松动,自由弹簧,损坏钢丝绳;

    3. 拉线头拉出后请不要突然松开,这样会造成传感器损坏,拉线时请勿超出线总长;

    4. 电气连接请安装位移传感器上的接线说明接线,要保证接线正确才能通电;

    5. 拉线位移传感器属于精密仪器请勿敲击,保证设备和钢丝绳清洁,延长使用寿命;

    6. 要保护好钢丝绳不受外力损伤;

    7. 室外或者环境比较恶劣的环境,请咨询艾研防水防尘出线口或防护外壳;



    预延伸方案:

    如果测试的距离很小,中间的安装距离比较大,由于安装部分长度不参与测量,那么就没有必要选择行程比较大的位移传感器,采用传感器外加延长线的方式解决,可以增加传感器的测试精度和减少费用,如果您不是很了解,那直接联系我们:021-56322427。

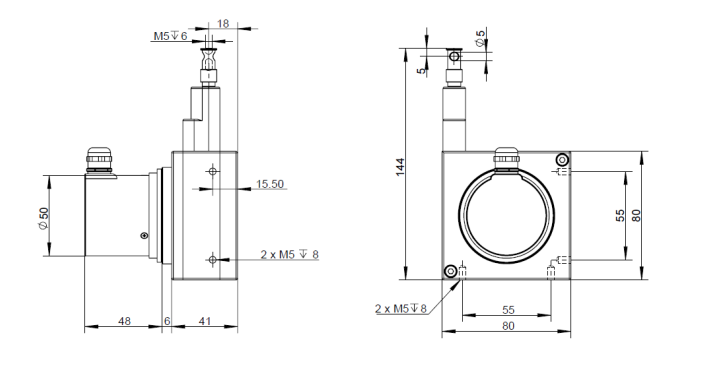

  • 机械尺寸(mm)

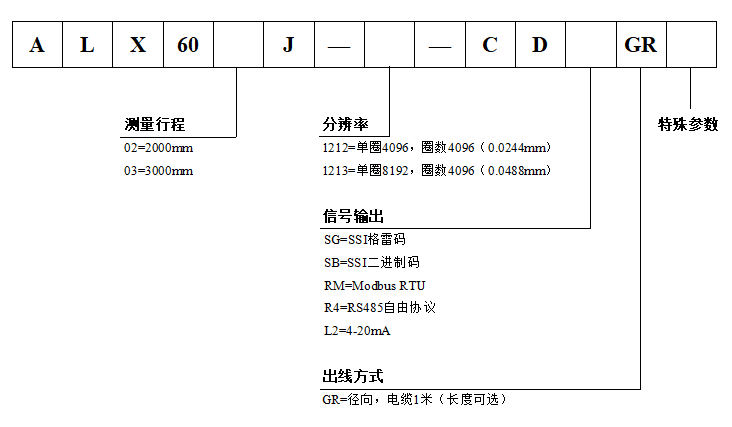

  • 选型说明:
