AAM58系列 CANopen
国际标准高速CANopen总线，最高可达1MHz的位速率
多圈绝对值采用国际领先的光电扫描齿轮组设计
单圈分辨率8192（13位），圈数最高可达16384圈（14位）
夹紧法兰、同步法兰或盲孔轴套，国际标准外形结构
欧盟CE认证，符合ISO9001:2015质量管理体系要求
多圈绝对值采用国际领先的光电扫描齿轮组设计
单圈分辨率8192（13位），圈数最高可达16384圈（14位）
夹紧法兰、同步法兰或盲孔轴套，国际标准外形结构
欧盟CE认证，符合ISO9001:2015质量管理体系要求
所属分类：
绝对值编码器
- 产品描述
- 参数
- 配件
- 图纸
- 常用型号
- 相关视频
-
- 商品名称: AAM58系列 CANopen
- 圈 数: 4096圈（常规）、16384圈（最大）
- 产品尺寸: 外径Ø58mm
- 分辨率: 单圈≤8192；圈数≤16384圈
- 安装方式: 实心轴Ø06mm，Ø10mm；盲孔Ø10mm，Ø12mm，Ø15mm 通讯类型： CANopen总线
- 通讯类型: CANopen
国际标准高速CANopen总线，最高可达1MHz的位速率<br> 多圈绝对值采用国际领先的光电扫描齿轮组设计<br> 单圈分辨率8192（13位），圈数最高可达16384圈（14位）<br> 夹紧法兰、同步法兰或盲孔轴套，国际标准外形结构<br> 欧盟CE认证，符合ISO9001:2015质量管理体系要求
主要特点：
► CANopen 总线， 最高1MHz Baud
► 支持设定节点地址和波特率的DS305（LSS）功能
► 支持传输模式：轮询；循环；同步
► 位置、速度、电压和温度；2个限位开关，8个凸轮
► 多圈绝对值采用国际领先的齿轮组设计
► 双色LED指示运行状态和总线状态应用范围：• 速度传感、角度、距离、轨迹、倾斜• 工程车辆,汽车生产设备，自动化流水线设备• 雷达角度测量,水利工程测量• 钢铁冶金设备、造纸印刷、纺织机械• 港口起重运输机械、工厂自动化等• 非防爆环境下使用
机械数据： 符合标准： 材料
外壳：铝外壳 CE认证 有 法兰：铝法兰 发射干扰 EN61000-6-4 轴： 不锈钢 抗干扰 EN61000-6-2 轴负载
轴向：最大80N 符合ISO9001:2015质量管理体系要求 径向：最大150N 国际CAN组织CIA协会会员，ID:000004FE 防护等级 IP65 CANopen编码器符合DS301 V4.02 标准 启动转矩 25℃时 ≤0.5Nm 支持设备协议DS406 V3.2 最高转速 6000RPM 支持设备协议DS305（LSS） 冲击 ≤ 100g ,3ms 震动 ≤ 10g （10Hz—2000Hz） 重量 ≈500g 工作温度 -40℃—+80℃ 存储温度 -40℃—+85℃
电气数据： 接口类型 CANopen 输出码制 二进制码 输出电路 符合ISO11898标准，光耦电气隔离 通讯频率 10K—1MHz 节点地址 1—127 工作电压 10-30VDC；极性保护 空载电流 ≤180mA（10VDC）； ≤90 mA（24VDC） 重复精度 ±1bit（实际精度和安装精度、轴同心度有关） 单圈分辨率 ≤13位8192 多圈圈数 ≤14位16384圈 -
-
-
附件（另售） 铝合金联轴器 不锈钢联轴器 弹簧钢联轴器 M12插头
型号： AZJ80 AL4A-Bxx-xx AL3B-xx-xx C3T 适用系列： 58A10 轴径6、8、10 轴径6、8、10 M12插座 -

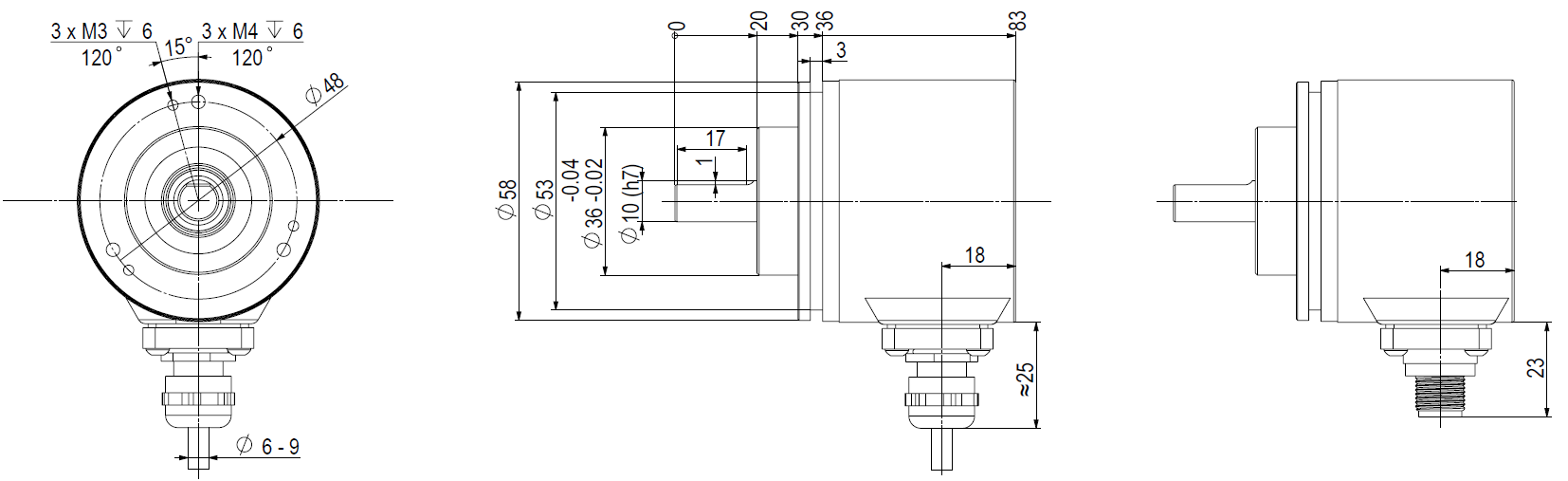

机械尺寸（mm） 夹紧同步法兰（58A10 - R3P）
夹紧同步法兰（58A10 - GR/C3R）

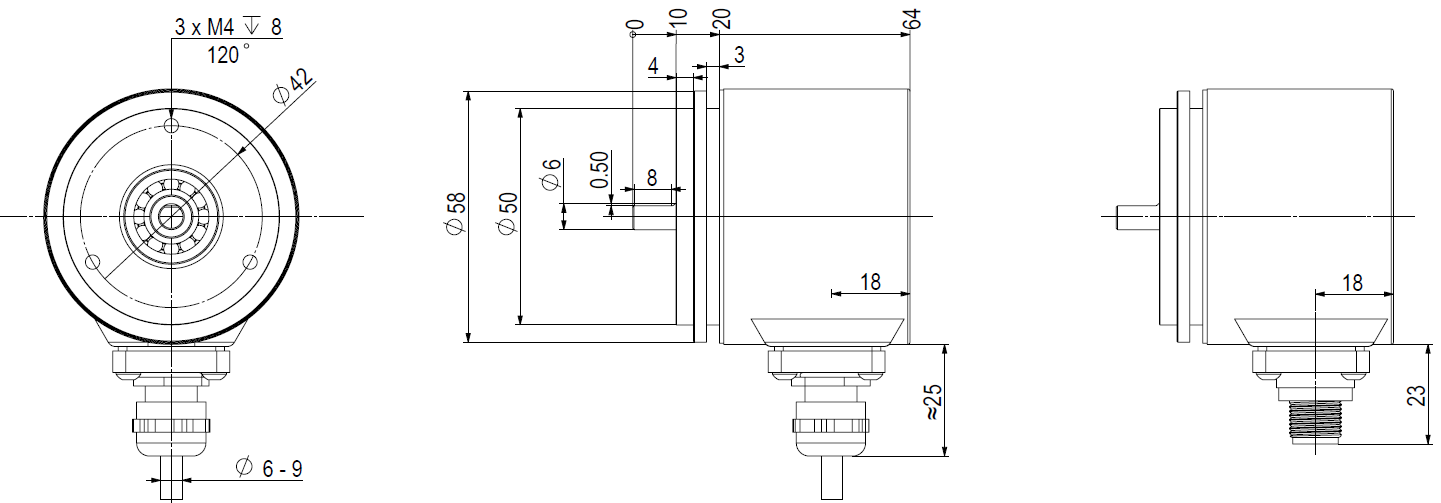

同步法兰（58T06 - R3P）
同步法兰（58T06 - GR/C3R）
盲孔（58B - R3P）
盲孔（58B - GR/C3R）
盲孔孔径 D（mm） = 8 、 10 、 12 、 15 可 选
深度达 30mm 为国内外市场中最深孔之一，可最大限度 提高同心度 缩小安装空间 -
选型说明：
产品详情
主要特点：
► CANopen 总线， 最高1MHz Baud
► 支持设定节点地址和波特率的DS305（LSS）功能
► 支持传输模式：轮询；循环；同步
► 位置、速度、电压和温度；2个限位开关，8个凸轮
► 多圈绝对值采用国际领先的齿轮组设计
► 双色LED指示运行状态和总线状态
应用范围：
• 速度传感、角度、距离、轨迹、倾斜
• 工程车辆,汽车生产设备，自动化流水线设备
• 雷达角度测量,水利工程测量
• 钢铁冶金设备、造纸印刷、纺织机械
• 港口起重运输机械、工厂自动化等
• 非防爆环境下使用
| 机械数据： | 符合标准： | |
|
材料 |
外壳：铝外壳 | CE认证 有 |
| 法兰：铝法兰 | 发射干扰 EN61000-6-4 | |
| 轴： 不锈钢 | 抗干扰 EN61000-6-2 | |
| 轴负载 |
轴向：最大80N | 符合ISO9001:2015质量管理体系要求 |
| 径向：最大150N | 国际CAN组织CIA协会会员，ID:000004FE | |
| 防护等级 | IP65 | CANopen编码器符合DS301 V4.02 标准 |
| 启动转矩 | 25℃时 ≤0.5Nm | 支持设备协议DS406 V3.2 |
| 最高转速 | 6000RPM | 支持设备协议DS305（LSS） |
| 冲击 | ≤ 100g ,3ms | |
| 震动 | ≤ 10g （10Hz—2000Hz） | |
| 重量 | ≈500g | |
| 工作温度 | -40℃—+80℃ | |
| 存储温度 | -40℃—+85℃ | |
| 电气数据： | ||||
| 接口类型 | CANopen | |||
| 输出码制 | 二进制码 | |||
| 输出电路 | 符合ISO11898标准，光耦电气隔离 | |||
| 通讯频率 | 10K—1MHz | |||
| 节点地址 | 1—127 | |||
| 工作电压 | 10-30VDC；极性保护 | |||
| 空载电流 | ≤180mA（10VDC）； ≤90 mA（24VDC） | |||
| 重复精度 | ±1bit（实际精度和安装精度、轴同心度有关） | |||
| 单圈分辨率 | ≤13位8192 | |||
| 多圈圈数 | ≤14位16384圈 | |||
配件
| 附件（另售） | |||
| 铝合金联轴器 | 不锈钢联轴器 | 弹簧钢联轴器 | M12插头 |
|
|
|
|
| 型号： AZJ80 | AL4A-Bxx-xx | AL3B-xx-xx | C3T |
| 适用系列： 58A10 | 轴径6、8、10 | 轴径6、8、10 | M12插座 |
图纸
| 机械尺寸（mm） | ||
| 夹紧同步法兰（58A10 - R3P） |
|
|
| 夹紧同步法兰（58A10 - GR/C3R） | |
|
| 同步法兰（58T06 - R3P） | |
|
| 同步法兰（58T06 - GR/C3R） | |
|
| 盲孔（58B - R3P） | |
|
| 盲孔（58B - GR/C3R） | |
|
| 盲孔孔径 D（mm） = 8 、 10 、 12 、 15 可 选 深度达 30mm 为国内外市场中最深孔之一，可最大限度 提高同心度 缩小安装空间 |
||
