AAM58系列 4-20mA（L2）

4-20mA模拟量输出，工业级编码器
多圈绝对值采用国际领先的齿轮组设计
零点设置和计数方向设置功能

所属分类：

绝对值编码器

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: AAM58系列 4-20mA（L2）
    • 圈 数: 单圈（1圈）；多圈（4096、16384圈）
    • 产品尺寸: 外径Ø58mm
    • 分辨率: 4096 x 8192
    • 安装方式: 实心轴Ø06mm，Ø10mm；盲孔Ø08mm，Ø10mm，Ø12mm，Ø15mm
    • 通讯类型: 智能型4-20mA

    4-20mA模拟量输出，工业级编码器<br> 多圈绝对值采用国际领先的齿轮组设计<br> 零点设置和计数方向设置功能

    主要特点：
    ►    4-20mA输出，RS485输出/编程，工业级编码器
    ►    模拟量AD转换精度高达16bit
    ►    多圈绝对值采用国际领先的齿轮组设计
    ►    零点设置和计数方向设置功能



    应用范围：

    • 速度传感、角度、距离、轨迹、倾斜
    • 雷达角度测量,水利工程测量
    • 太阳能发电追日系统反馈
    • 钢铁冶金设备、造纸印刷、纺织机械
    • 港口起重运输机械、工厂自动化等
    • 非防爆环境下使用



    机械数据：  符合标准：

    材料

    		 外壳：铝外壳 CE认证         有
    法兰：铝法兰 发射干扰       EN61000-6-4
    轴：   不锈钢 抗干扰           EN61000-6-2
    轴负载 轴向：最大80N  符合ISO9001:2015质量管理体系要求
    径向：最大150N
    防护等级  IP65
    最高转速  6000RPM
    冲击  ≤ 100g ,3ms
    震动 ≤ 10g （10Hz—2000Hz）
    重量 ≈300g
    工作温度 -40℃—+80℃
    存储温度 -40℃—+85℃





    电气数据：    线性对应表：
    接口类型1 4-20mA模拟量电流输出

    转换精度16位
    接口类型2 RS485自由协议输出，或为模拟量编程
    输出码制 ASCII码
    波特率bps 4800    9600    19200    38400    115200
    地址范围 0-99
    空载电流     ≤80mA
    分辨率 单圈分辨率≤12位4096 多圈圈数≤14位16384圈
    重复精度 ±1bit（实际精度和安装精度、轴同心度有关）
    计数方向 可设置（出厂默认面对转轴顺时针数据增加）
    外部置位 可设置，接通延时＞100ms

  • 附件（另售）
    名称     安装支架 不锈钢联轴器 弹簧钢联轴器 M23插头 M12插头
    示意图
    型号 AZJ80 AL4A-B AL3B C12C C4T
    适用系列 5810 5810 / 58T06

    5810 / 58T06

    		 M23插头 M12插头
  •  机械尺寸（mm）
    夹紧同步法兰（58A10） 电缆输出 M12插座输出 M23插座输出



    同步法兰（58T06） 电缆输出 M12插座输出 M23插座输出



    盲孔（58B） 电缆输出 M12插座输出 M23插座输出

    盲孔孔径：D（mm）= 8、10、12、15可选

    深度达30mm， 为国内外市场中最深孔之一，可最大限度提高同心度，缩小安装空间



  • 选型说明：






产品详情
配件
图纸
常用型号
相关视频

产品详情

主要特点：
►    4-20mA输出，RS485输出/编程，工业级编码器
►    模拟量AD转换精度高达16bit
►    多圈绝对值采用国际领先的齿轮组设计
►    零点设置和计数方向设置功能



应用范围：

  • 速度传感、角度、距离、轨迹、倾斜
  • 雷达角度测量,水利工程测量
  • 太阳能发电追日系统反馈
  • 钢铁冶金设备、造纸印刷、纺织机械
  • 港口起重运输机械、工厂自动化等
  • 非防爆环境下使用



机械数据：  符合标准：

材料

 外壳：铝外壳 CE认证         有
法兰：铝法兰 发射干扰       EN61000-6-4
轴：   不锈钢 抗干扰           EN61000-6-2
轴负载 轴向：最大80N  符合ISO9001:2015质量管理体系要求
径向：最大150N
防护等级  IP65
最高转速  6000RPM
冲击  ≤ 100g ,3ms
震动 ≤ 10g （10Hz—2000Hz）
重量 ≈300g
工作温度 -40℃—+80℃
存储温度 -40℃—+85℃





电气数据：    线性对应表：
接口类型1 4-20mA模拟量电流输出

转换精度16位
接口类型2 RS485自由协议输出，或为模拟量编程
输出码制 ASCII码
波特率bps 4800    9600    19200    38400    115200
地址范围 0-99
空载电流     ≤80mA
分辨率 单圈分辨率≤12位4096 多圈圈数≤14位16384圈
重复精度 ±1bit（实际精度和安装精度、轴同心度有关）
计数方向 可设置（出厂默认面对转轴顺时针数据增加）
外部置位 可设置，接通延时＞100ms

配件

附件（另售）
名称     安装支架 不锈钢联轴器 弹簧钢联轴器 M23插头 M12插头
示意图
型号 AZJ80 AL4A-B AL3B C12C C4T
适用系列 5810 5810 / 58T06

5810 / 58T06

 M23插头 M12插头

图纸

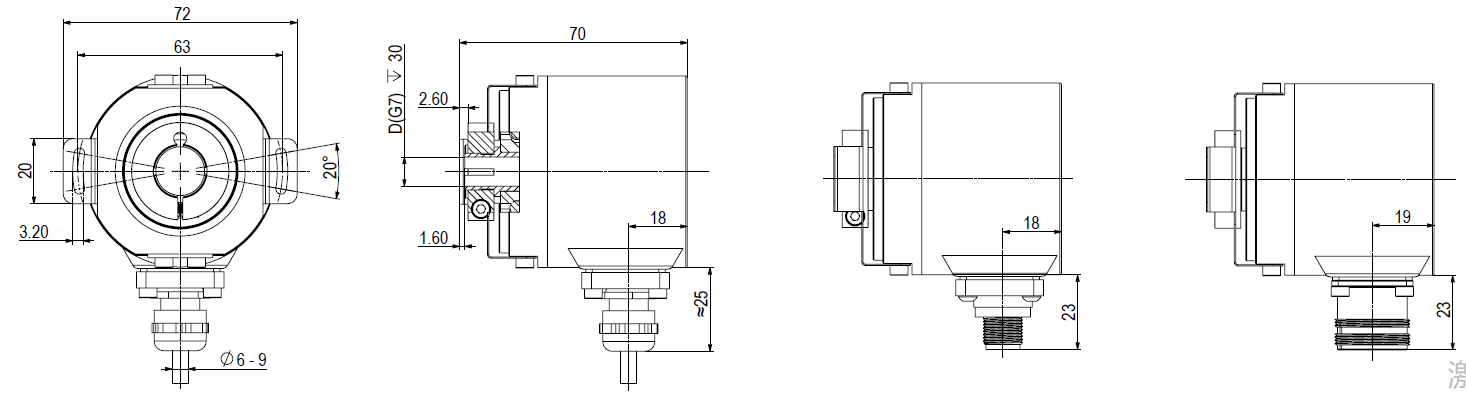

 机械尺寸（mm）
夹紧同步法兰（58A10） 电缆输出 M12插座输出 M23插座输出



同步法兰（58T06） 电缆输出 M12插座输出 M23插座输出



盲孔（58B） 电缆输出 M12插座输出 M23插座输出

盲孔孔径：D（mm）= 8、10、12、15可选

深度达30mm， 为国内外市场中最深孔之一，可最大限度提高同心度，缩小安装空间



常用型号

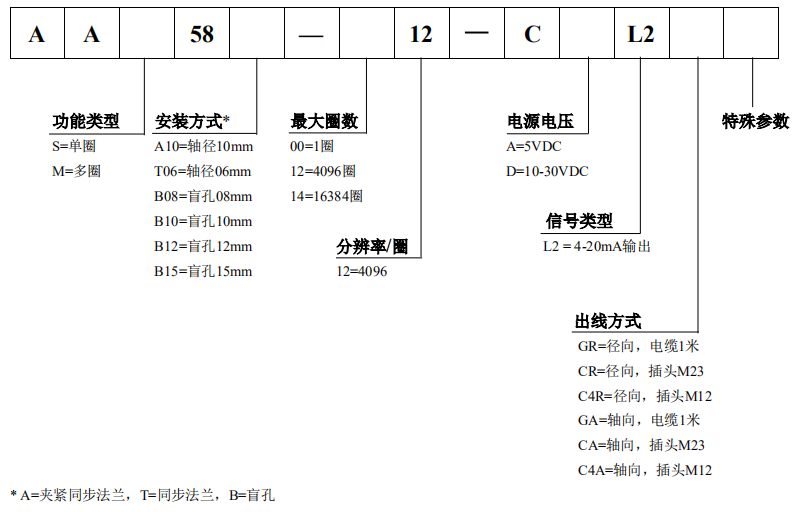

选型说明：
