ALX60A系列 拉线编码器

通用的经典款拉线编码器
测量行程0 ~ 3000mm, 分辨率高达0.0244mm
结构精巧,防跳线设计,不卡线
特别适合直线位移测量,安装方便,测量准确可靠
高柔性不锈钢丝绳,耐腐蚀型,经久耐用
可配绝对值A系列(外径Ø58mm)编码器

所属分类:

直线位移

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: ALX60A系列 拉线编码器
    • 产品尺寸: 80×80mm
    • 分辨率: 0.0244mm — 0.0488mm(根据不同类型编码器)
    • 通讯类型: Profinet、EtherNET/IP、4-20mA、Modbus、CANopen、SSI、Profibus-DP、

    通用的经典款拉线编码器<br> 测量行程0 ~ 3000mm, 分辨率高达0.0244mm<br> 结构精巧,防跳线设计,不卡线<br> 特别适合直线位移测量,安装方便,测量准确可靠<br> 高柔性不锈钢丝绳,耐腐蚀型,经久耐用<br> 可配绝对值A系列(外径Ø58mm)编码器

    主要特点:

     ►    通用的经典款拉线编码器
     ►    测量行程0 ~ 3000mm, 分辨率高达0.0244mm
     ►    结构精巧,防跳线设计,不卡线
     ►    特别适合直线位移测量,安装方便,测量准确可靠
     ►    高柔性不锈钢丝绳,耐腐蚀型,经久耐用
     ►    可配绝对值A系列(外径Ø58mm)编码器



    应用范围:

    •     直线导轨系统,液压气缸系统、试验机
    •     伸缩系统,仓储位置定位,压力机械,金属板材机械
    •     水平控制仪,水利闸门,建筑机械
    •     液压油缸的控制,可以实现低成本的高精度测量
    •     非防爆环境下使用


    机械数据:
    测量行程 0 — 3000mm
    测量轮周长 200mm
    分辨率(周长/单圈分辨率) 0.0244mm — 0.0488mm(根据不同类型编码器)
    重复精度 ±0.05% FS
    拉线速度 Max 1000mm/S
    出口拉力 4N
    钢丝绳直径及材质 直径0.8mm高柔性不锈钢丝绳
    外壳材料 铝合金表面抗静电干扰
    重量(不含编码器) ≈ 520g
    使用寿命 100万次

    1)重复精度0.1%FS为垂直安装,横向安装需考虑钢丝绳自身的重量等因素

    2)使用寿命取决于负荷类型。影响因素包括:环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素

    电气数据:(A系列绝对值)
    拉线规格 ALX60A...SG/SB ALX60A...RM ALX60A...R4 ALX60A...L2
    接口类型 SSI Modbus RTU RS485 4-20mA
    输出码制 格雷码/二进制 十六进制 二进制 -
    工作电压(极性保护) 10-30VDC 10-30VDC 10-30VDC 10-30VDC
    空载电流 ≤80mA ≤80mA ≤80mA ≤80mA
    电气隔离 -
    波 特 率 100KHz — 1MHz 4800 9600 19200 38400 115200bps -
    信号调整 每圈对应值可调,方向可调,预设位置可调,外部零位可调,总行程可调
    分辨率(拉线+编码器) 0.0244mm---0.0488mm (编码器单圈分辨率 12 位 4096 或 13 位 8192 ,圈数 12 位 4096)
    工作温度 -40℃—+80℃
    防护等级 IP65
    对应编码器 AAM58-S系列 AAM58-RM系列 AAM58-R4系列 AAM58-L2系列



    电气数据:(A系列绝对值)
    拉线规格 ALX60A...PN ALX60A...EN ALX60A...CO ALX60A...DP
    接口类型 Profinet IO EtherNET/IP CANopen Profibus-DP
    输出码制 二进制 二进制 二进制 二进制
    工作电压(极性保护) 10-30VDC 10-30VDC 10-30VDC 10-30VDC
    空载电流 ≤80mA ≤80mA ≤80mA ≤80mA
    电气隔离
    波 特 率 10 / 100MHz 10 / 100MHz 10KHz — 1MHz ≤12MHz
    信号调整 0.0244mm---0.0488mm (编码器单圈分辨率 12 位 4096 或 13 位 8192 ,圈数 12 位 4096)
    分辨率(拉线+编码器) 每圈对应值可调,方向可调,预设位置可调,外部零位可调,总行程可调
    工作温度 -40℃—+80℃
    防护等级 IP65
    对应编码器 AAM58-PN系列 AAM58-EN系列 AAM58-CO系列 AAM58-DP系列









    关键词:
    • 测量行程
  • 注意事项
    1.    安装时要使拉线垂直传感器,拉线不能摩擦出线口,可以提高产品的使用寿命和提高测量精度;
    2.    拉绳位移传感器拉线安装头和设备移动端要可靠安装,防止长时间运行松动,自由弹簧,损坏钢丝绳;
    3.    拉线头拉出后请不要突然松开,这样会造成传感器损坏,拉线时请勿超出线总长;
    4.    电气连接请安装位移传感器上的接线说明接线,要保证接线正确才能通电;
    5.    拉线位移传感器属于精密仪器请勿敲击,保证设备和钢丝绳清洁,延长使用寿命;
    6.    要保护好钢丝绳不受外力损伤;
    7.    室外或者环境比较恶劣的环境,请咨询艾研防水防尘出线口或防护外壳;



    预延伸方案
    如果测试的距离很小,中间的安装距离比较大,由于安装部分长度不参与测量,那么就没有必要选择行程比较大的位移
    传感器,采用传感器外加延长线的方式解决,可以增加传感器的测试精度和减少费用,如果您不是很了解,那直接联系
    我们021-56322427。

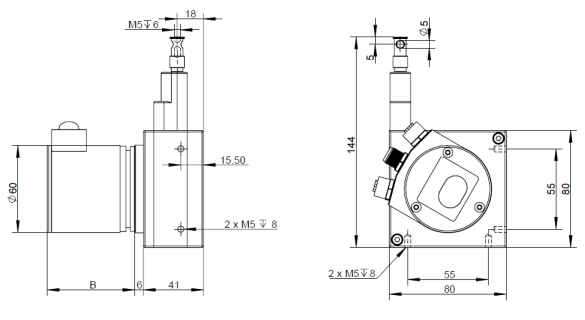

  • 机械尺寸(mm)
    拉线规格 ALX60A
    适应种类 SSI Modbus RTU RS485 4-20mA/0-5V/0-10V、 CANopen(GR,C3R)





    拉线规格 ALX60A
    适应种类 Profinet IO EtherNET/IP CANopen(R3P) Profibus-DP
    B= 60 60 80 80

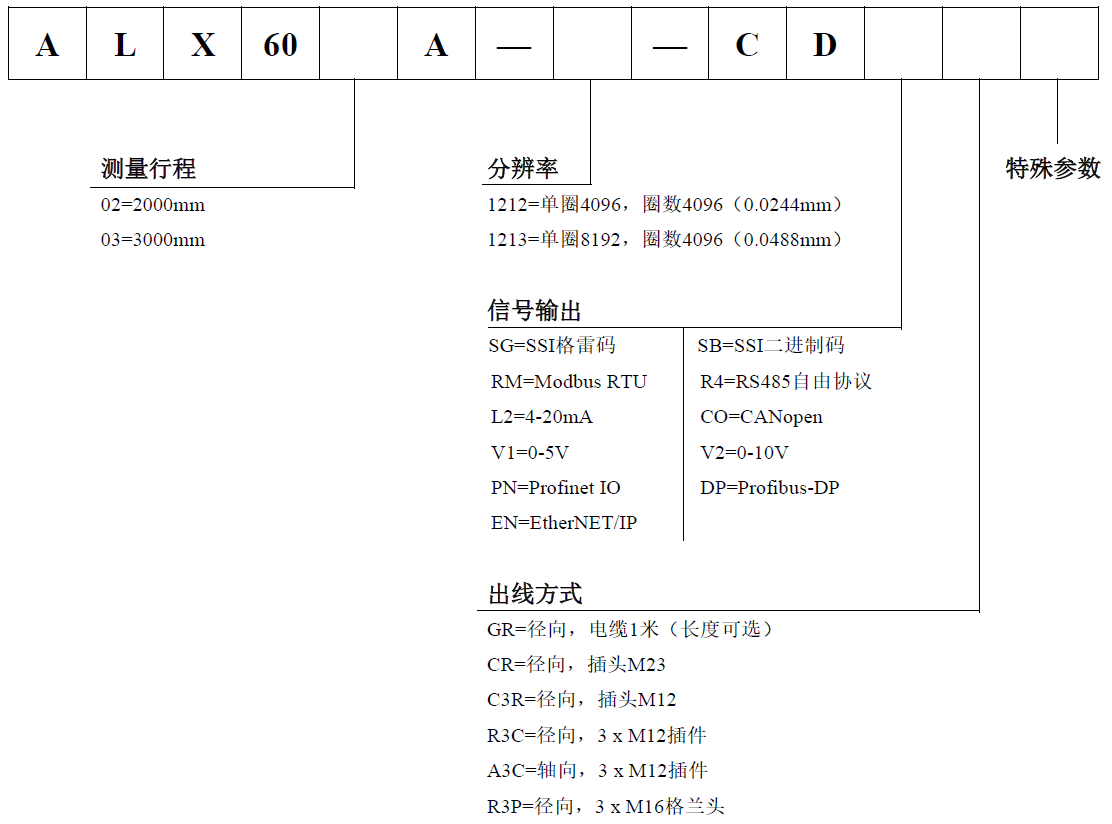

  • 选型说明:
