AEX78系列 EtherNET/IP
防爆类型：隔爆+粉尘防爆
EtherNET/IP 工业以太网编码器
具备智能诊断功能，增强现场应用的安全可靠性
数据、温度、电压及时间等诊断与报警
分辨率、置位功能、计数方向及速度反馈等可编程
多圈绝对值采用国际领先的齿轮组设计
EtherNET/IP 工业以太网编码器
具备智能诊断功能，增强现场应用的安全可靠性
数据、温度、电压及时间等诊断与报警
分辨率、置位功能、计数方向及速度反馈等可编程
多圈绝对值采用国际领先的齿轮组设计
所属分类：
防爆型编码器
- 产品描述
- 参数
- 配件
- 图纸
- 常用型号
- 相关视频
-
- 商品名称: AEX78系列 EtherNET/IP
- 圈 数: 单圈分辨率≤13位8192 多圈圈数≤14位16384圈
- 产品尺寸: 外径78mm
- 分辨率: 最大单圈13位8192
- 安装方式: 实心轴 Ø10mm / Ø12mm
- 通讯类型: EtherNET/IP
防爆类型：隔爆+粉尘防爆<br> EtherNET/IP 工业以太网编码器<br> 具备智能诊断功能，增强现场应用的安全可靠性<br> 数据、温度、电压及时间等诊断与报警<br> 分辨率、置位功能、计数方向及速度反馈等可编程<br> 多圈绝对值采用国际领先的齿轮组设计<br>
主要特点：
► 防爆类型：隔爆+粉尘防爆
► EtherNET/IP 工业以太网编码器
► 具备智能诊断功能，增强现场应用的安全可靠性
► 数据、温度、电压及时间等诊断与报警► 分辨率、置位功能、计数方向及速度反馈等► 可编程多圈绝对值采用国际领先的齿轮组设计应用范围：
• 用于除煤矿外的其他易爆、易燃等危险环境• 速度传感、角度、距离、轨迹、倾斜• 石化工业等角度、长度测量,水利工程测量• 钢铁冶金设备、造纸印刷、纺织机械• 港口起重运输机械、工厂自动化等
机械数据： 符合标准： 材料
外壳：铝外壳 或 不锈钢304 EX d IIC T6 Gb 法兰：铝法兰 或 不锈钢304 EX tD A21 IP66 T85℃ 轴： 不锈钢304 符合GB3836.1/.2 -2010爆炸环境 轴负载 轴向：最大80N 符合GB12476.1/.5-2013粉尘环境 径向：最大150N 发射干扰 EN61000-6-4 防护等级 IP66 抗干扰 EN61000-6-2 启动转矩 25℃时 ≤1Ncm 符合IS09001:2015 质量管理体系要求 最高转速 6000RPM 符合EtherNET/P Vol2，Ed 1.15 冲击 ≤ 100g ,3ms 符合CIP Specification Vol 1，ED.3.21 震动 ≤ 10g （10Hz—2000Hz） 符CIP Position Sensor Object (0x23) rev.2 重量 ≈1.2kg（铝合金） ≈2.9kg（不锈钢304） 工作温度 -40℃—+70℃ 存储温度 -40℃—+70℃ 电气数据： 接口类型 EtherNET/IP（CIP） 输出码制 二进制码 输出电路 以太网 通讯频率 10 / 100MHz 接口周期 ≥1ms 工作电压 10-30VDC 极性保护 空载电流 ≤180mA（10VDC）； ≤90 mA（24VDC） 重复精度 ±1bit（实际精度和安装精度、轴同心度有关） 分辨率 单圈分辨率≤13位8192；多圈圈数≤14位16384圈 -
-
-
附件（另售） 名称 不锈钢联轴器 弹簧钢联轴器 双膜片联轴器 304防爆格兰头 304防爆堵头 示意图
型号 AL4A-Bxx-xx AL3B-xx-xx AL10W-xx-xx EXD1-M20-14-SS EXD-GL-M20-SS 适用系列 AEX78 AEX78 AEX78 AEX78 AEX78 -
机械尺寸（mm）
产品详情
主要特点：
► 防爆类型：隔爆+粉尘防爆
► EtherNET/IP 工业以太网编码器
► 具备智能诊断功能，增强现场应用的安全可靠性
► 数据、温度、电压及时间等诊断与报警
► 防爆类型：隔爆+粉尘防爆
► EtherNET/IP 工业以太网编码器
► 具备智能诊断功能，增强现场应用的安全可靠性
► 数据、温度、电压及时间等诊断与报警
► 分辨率、置位功能、计数方向及速度反馈等
► 可编程多圈绝对值采用国际领先的齿轮组设计
应用范围：
• 用于除煤矿外的其他易爆、易燃等危险环境
• 速度传感、角度、距离、轨迹、倾斜
• 石化工业等角度、长度测量,水利工程测量
• 钢铁冶金设备、造纸印刷、纺织机械
• 港口起重运输机械、工厂自动化等
| 机械数据： | 符合标准： | |
|
材料 |
外壳：铝外壳 或 不锈钢304 | EX d IIC T6 Gb |
| 法兰：铝法兰 或 不锈钢304 | EX tD A21 IP66 T85℃ | |
| 轴： 不锈钢304 | 符合GB3836.1/.2 -2010爆炸环境 | |
| 轴负载 | 轴向：最大80N | 符合GB12476.1/.5-2013粉尘环境 |
| 径向：最大150N | 发射干扰 EN61000-6-4 | |
| 防护等级 | IP66 | 抗干扰 EN61000-6-2 |
| 启动转矩 | 25℃时 ≤1Ncm | 符合IS09001:2015 质量管理体系要求 |
| 最高转速 | 6000RPM | 符合EtherNET/P Vol2，Ed 1.15 |
| 冲击 | ≤ 100g ,3ms | 符合CIP Specification Vol 1，ED.3.21 |
| 震动 | ≤ 10g （10Hz—2000Hz） | 符CIP Position Sensor Object (0x23) rev.2 |
| 重量 | ≈1.2kg（铝合金） | |
| ≈2.9kg（不锈钢304） | ||
| 工作温度 | -40℃—+70℃ | |
| 存储温度 | -40℃—+70℃ | |
| 电气数据： | |
| 接口类型 | EtherNET/IP（CIP） |
| 输出码制 | 二进制码 |
| 输出电路 | 以太网 |
| 通讯频率 | 10 / 100MHz |
| 接口周期 | ≥1ms |
| 工作电压 | 10-30VDC 极性保护 |
| 空载电流 | ≤180mA（10VDC）； ≤90 mA（24VDC） |
| 重复精度 | ±1bit（实际精度和安装精度、轴同心度有关） |
| 分辨率 | 单圈分辨率≤13位8192；多圈圈数≤14位16384圈 |
配件
| 附件（另售） | |||||||
| 名称 | 不锈钢联轴器 | 弹簧钢联轴器 | 双膜片联轴器 | 304防爆格兰头 | 304防爆堵头 | ||
| 示意图 | |
|
|
|
|
||
| 型号 | AL4A-Bxx-xx | AL3B-xx-xx | AL10W-xx-xx | EXD1-M20-14-SS | EXD-GL-M20-SS | ||
| 适用系列 | AEX78 | AEX78 | AEX78 | AEX78 | AEX78 | ||
图纸

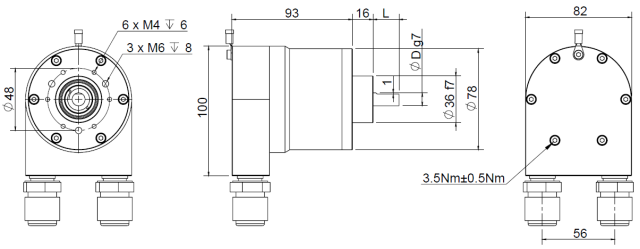

| 机械尺寸（mm） | |||
|
|
