产品中心
系列：绝对值编码器、增量型编码器、超速开关、拉线编码器、数显仪表
ALX60系列 Profinet IO＆EtherNET/IP
以太网Profinet IO或EtherNET/IP通讯
测量行程0 ~ 3000mm, 分辨率高达0.0244mm
结构精巧，防跳线设计，不卡线
特别适合直线位移测量，安装方便，测量准确可靠
高柔性多股不锈钢丝绳，耐腐蚀型，经久耐用
所属分类：
拉线编码器
- 产品描述
- 参数
- 配件
- 图纸
- 常用型号
- 相关视频
-
- 商品名称: ALX60系列 Profinet IO＆EtherNET/IP
- 圈 数: 4096/圈 或 8192/圈
- 产品尺寸: 测量行程0 ~ 3米
- 分辨率: 4096/圈 或 8192/圈
- 安装方式: 以太网Profinet IO或EtherNET/IP
- 通讯类型: Profinet IO 、EtherNET/IP
通用的经典款拉线编码器<br> 以太网Profinet IO或EtherNET/IP通讯<br> 测量行程0 ~ 3000mm, 分辨率高达0.0244mm<br> 结构精巧，防跳线设计，不卡线<br> 特别适合直线位移测量，安装方便，测量准确可靠<br> 高柔性多股不锈钢丝绳，耐腐蚀型，经久耐用
主要特点：
► 通用的经典款拉线编码器
► 以太网Profinet IO或EtherNET/IP通讯
► 测量行程0 ~ 3000mm, 分辨率高达0.0244mm
► 结构精巧，防跳线设计，不卡线
► 特别适合直线位移测量，安装方便，测量准确可靠► 高柔性多股不锈钢丝绳，耐腐蚀型，经久耐用应用范围：
• 直线导轨系统，液压气缸系统、试验机
• 伸缩系统，仓储位置定位，压力机械，金属板材机械
• 水平控制仪，水利闸门，建筑机械
• 液压油缸的控制，可以实现低成本的高精度测量
• 非防爆环境下使用
机械数据： 测量行程 0 — 3000mm 测量轮周长 200mm 分辨率（周长/单圈分辨率） 0.20mm — 0.0244mm（根据不同类型编码器） 重复精度1） ±0.05% FS 拉线速度 Max 1000mm/S 出口拉力 4N 钢丝绳直径及材质 直径0.8mm；高柔性多股不锈钢丝绳 外壳材料 铝合金表面抗静电干扰 重量（不含编码器） ≈ 520g 使用寿命2） 100万次 1）重复精度0.1%FS为垂直安装，横向安装需考虑钢丝绳自身的重量等因素
2）使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素
电气数据： 拉线规格 ALX60-PN ALX60-EN 接口类型 Profinet IO EtherNET/IP 集成编码器 AAM58-PN AAM58-EN 多圈技术 机械齿轮组 机械齿轮组 输出码制 二进制 二进制 工作电压（极性保护） 10-30VDC 10-30VDC 空载电流 ≤80mA ≤80mA 电气隔离 是 是 波 特 率 10 / 100MHz 10 / 100MHz 分辨率（编码器） 4096/圈 或 8192/圈 信号调整 预置值，分辨率，速度与时基，计数方向可编程 工作温度 -40℃ ~ +80℃ 防护等级 IP65 -
-
-
附件：(另售) 配套端：插头 管脚排列 产品型号 适配编码器系列 4 孔 IP65 A码 塑料外壳
C6T电源插头 4 针 IP65 D码 金属外壳
C7T信号插头 4 针 IP65 D码 金属外壳
M12 to M12
C7T-Exx (xx 为电缆长度， 例：05=5 米) 编码器之间通讯 4 针 IP65 D码 金属外壳
M12 to RJ45
C7T-Pxx (xx 为电缆长度， 例：05=5 米) 编码器与PLC通讯 -
机械尺寸（mm）
-
选型说明：
产品详情
主要特点：
► 以太网Profinet IO或EtherNET/IP通讯
► 测量行程0 ~ 3000mm, 分辨率高达0.0244mm
► 结构精巧，防跳线设计，不卡线
► 特别适合直线位移测量，安装方便，测量准确可靠
应用范围：
• 直线导轨系统，液压气缸系统、试验机
• 伸缩系统，仓储位置定位，压力机械，金属板材机械
• 水平控制仪，水利闸门，建筑机械
• 液压油缸的控制，可以实现低成本的高精度测量
• 非防爆环境下使用
| 机械数据： | ||
| 测量行程 | 0 — 3000mm | |
| 测量轮周长 | 200mm | |
| 分辨率（周长/单圈分辨率） | 0.20mm — 0.0244mm（根据不同类型编码器） | |
| 重复精度1） | ±0.05% FS | |
| 拉线速度 | Max 1000mm/S | |
| 出口拉力 | 4N | |
| 钢丝绳直径及材质 | 直径0.8mm；高柔性多股不锈钢丝绳 | |
| 外壳材料 | 铝合金表面抗静电干扰 | |
| 重量（不含编码器） | ≈ 520g | |
| 使用寿命2） | 100万次 | |
1）重复精度0.1%FS为垂直安装，横向安装需考虑钢丝绳自身的重量等因素
2）使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素
| 电气数据： | ||||
| 拉线规格 | ALX60-PN | ALX60-EN | ||
| 接口类型 | Profinet IO | EtherNET/IP | ||
| 集成编码器 | AAM58-PN | AAM58-EN | ||
| 多圈技术 | 机械齿轮组 | 机械齿轮组 | ||
| 输出码制 | 二进制 | 二进制 | ||
| 工作电压（极性保护） | 10-30VDC | 10-30VDC | ||
| 空载电流 | ≤80mA | ≤80mA | ||
| 电气隔离 | 是 | 是 | ||
| 波 特 率 | 10 / 100MHz | 10 / 100MHz | ||
| 分辨率（编码器） | 4096/圈 或 8192/圈 | |||
| 信号调整 | 预置值，分辨率，速度与时基，计数方向可编程 | |||
| 工作温度 | -40℃ ~ +80℃ | |||
| 防护等级 | IP65 | |||
配件
| 附件：(另售) | |||
| 配套端：插头 | 管脚排列 | 产品型号 | 适配编码器系列 |
| 4 孔 IP65 A码 塑料外壳 |
|
C6T |
|
| 电源插头 | |||
| 4 针 IP65 D码 金属外壳 |
|
C7T |
|
| 信号插头 | |||
| 4 针 IP65 D码 金属外壳 |
M12 to M12 |
C7T-Exx (xx 为电缆长度， 例：05=5 米) | |
| 编码器之间通讯 | |||
|
4 针 IP65 D码 金属外壳 |
M12 to RJ45 |
C7T-Pxx (xx 为电缆长度， 例：05=5 米) | 编码器与PLC通讯 |

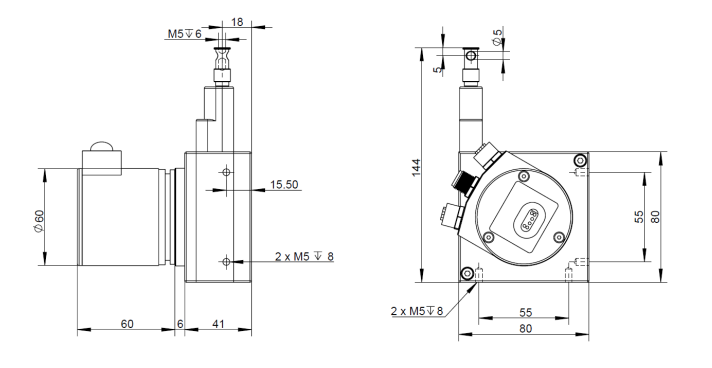

图纸
| 机械尺寸（mm） |
|
|

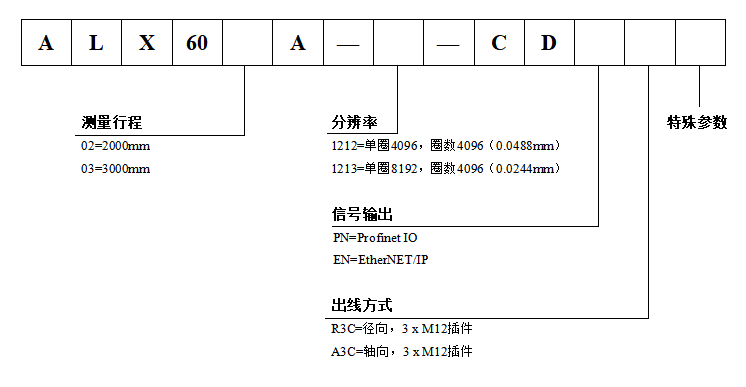

常用型号
| 选型说明： |
|
|
