ALE130 系列拉线编码器

设计紧凑的超薄型拉线编码器
测量行程0 ~ 5000mm, 分辨率高达0.05mm
超薄型尺寸,可安装与狭小空间
升级版全金属外壳,优于塑料外壳的性能
高柔性多股不锈钢绳,耐腐蚀型,经济实用,性价比优
可配不同类型的编码器(增量型或绝对值型)

所属分类:

拉线编码器

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: ALE130 系列拉线编码器
    • 产品尺寸: 测量行程0 ~ 5米
    • 分辨率: 4096圈或8192圈
    • 安装方式: 双侧各有多个固定螺孔
    • 通讯类型: SSI,并行,RS485,MODBUS-RTU,Profibus-DP,CANopen,Profinet IO

    设计紧凑的超薄型拉线编码器<br> 测量行程0 ~ 5000mm, 分辨率高达0.05mm<br> 超薄型尺寸,可安装与狭小空间<br> 升级版全金属外壳,优于塑料外壳的性能<br> 高柔性多股不锈钢绳,耐腐蚀型,经济实用,性价比优<br> 可配不同类型的编码器(增量型或绝对值型)

    主要特点:

    ►    设计紧凑的超薄型拉线编码器
    ►    测量行程0 ~ 5000mm, 分辨率高达0.05mm
    ►    超薄型尺寸,可安装与狭小空间
    ►    升级版全金属外壳,优于塑料外壳的性能
    ►    高柔性多股不锈钢绳,耐腐蚀型,经济实用,性价比优
    ►    可配不同类型的编码器(增量型或绝对值型)



    应用范围:

    •    直线导轨系统,液压气缸系统、试验机
    •    伸缩系统,仓储位置定位,压力机械,金属板材机械
    •    水平控制仪,水利闸门,建筑机械
    •    液压油缸的控制,可以实现低成本的高精度测量
    •    非防爆环境下使用




    机械数据:
    测量行程 0 ~ 5000mm
    测量轮周长 385mm
    分辨率(拉线+编码器) ≥0.05mm
    重复精度1) ±0.05%FS
    拉线速度 最大 4m/s
    出口拉力 4 N
    钢丝绳 0.6mm高柔性多股316不锈钢绳
    外壳材料 铝合金精加工,表面抗静电干扰
    重量(不含编码器) ≈500g
    使用寿命 2) 100 万次

    1)重复精度0.01%FS为垂直安装,横向安装需考虑钢丝绳自身的重量等因素

    2)使用寿命取决于负荷类型。影响因素包括:环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素



    电气数据:
    绝对值编码器
    输出类型 数字量:SSI,并行,RS485,MODBUS-RTU,Profibus-DP,CANopen,Profinet IO
    模拟量:4-20mA,0-5V,0-10V
    工作电压 10-30VDC 或 5VDC;极性保护
    分辨率
    4096或8192
    信号调整 每圈对应值可调,方向可调,预设位置可调,外部零位可调,总行程可调
    增量型编码器
    输出类型 方波
    输出电路 HTL/推挽输出,TTL/RS422,NPN 集电极开路
    工作电压 10-30VDC 或 5VDC;极性保护
    脉冲数 1~5000ppr(其它脉冲请咨询)









  • 注意事项:

    1. 安装时要使拉线垂直传感器,拉线不能摩擦出线口,可以提高产品的使用寿命和提高测量精度;

    2. 拉绳位移传感器拉线安装头和设备移动端要可靠安装,防止长时间运行松动,自由弹簧,损坏钢丝绳;

    3. 拉线头拉出后请不要突然松开,这样会造成传感器损坏,拉线时请勿超出线总长;

    4. 电气连接请安装位移传感器上的接线说明接线,要保证接线正确才能通电;

    5. 拉线位移传感器属于精密仪器请勿敲击,保证设备和钢丝绳清洁,延长使用寿命;

    6. 要保护好钢丝绳不受外力损伤;

    7. 室外或者环境比较恶劣的环境,请咨询艾研防水防尘出线口或防护外壳;



    预延伸方案:

    如果测试的距离很小,中间的安装距离比较大,由于安装部分长度不参与测量,那么就没有必要选择行程比较大的位移传感器,采用传感器外加延长线的方式解决,可以增加传感器的测试精度和减少费用,如果您不是很了解,那直接联系我们:021-56322427。

  • 机械尺寸(mm)

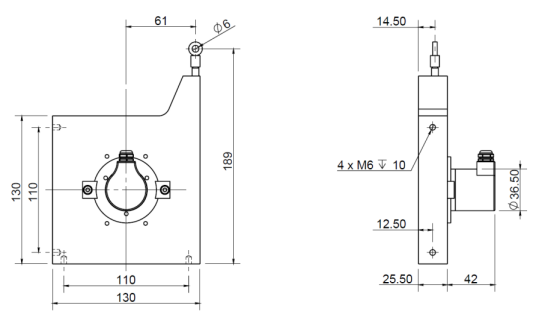

    ALE130(适配AAM58系列编码器)

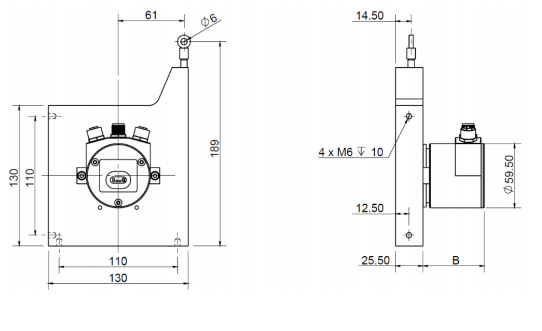

    ALE130(使用AFM36系列编码器)

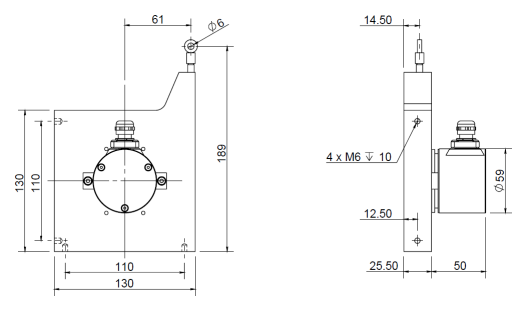

    ALE130(适配 AAM58 以太网或带后盖类 通讯系列编码器)







  • 选型说明:
    型号
    测量行程 可选配以下编码器系列
    ALE130-5000
    0~5米
    增量型AIS58 系列:
    HTL/推挽输出,TTL/RS422,NPN 集电极开路

    绝对值 AAM58 系列:
    数字量:SSI,并行,RS485,MODBUS-RTU,Profibus-DP, CANopen,Profinet IO
    模拟量:4-20mA,0-5V,0-10V

产品详情

主要特点:

►    设计紧凑的超薄型拉线编码器
►    测量行程0 ~ 5000mm, 分辨率高达0.05mm
►    超薄型尺寸,可安装与狭小空间
►    升级版全金属外壳,优于塑料外壳的性能
►    高柔性多股不锈钢绳,耐腐蚀型,经济实用,性价比优
►    可配不同类型的编码器(增量型或绝对值型)



应用范围:

•    直线导轨系统,液压气缸系统、试验机
•    伸缩系统,仓储位置定位,压力机械,金属板材机械
•    水平控制仪,水利闸门,建筑机械
•    液压油缸的控制,可以实现低成本的高精度测量
•    非防爆环境下使用




机械数据:
测量行程 0 ~ 5000mm
测量轮周长 385mm
分辨率(拉线+编码器) ≥0.05mm
重复精度1) ±0.05%FS
拉线速度 最大 4m/s
出口拉力 4 N
钢丝绳 0.6mm高柔性多股316不锈钢绳
外壳材料 铝合金精加工,表面抗静电干扰
重量(不含编码器) ≈500g
使用寿命 2) 100 万次

1)重复精度0.01%FS为垂直安装,横向安装需考虑钢丝绳自身的重量等因素

2)使用寿命取决于负荷类型。影响因素包括:环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素



电气数据:
绝对值编码器
输出类型 数字量:SSI,并行,RS485,MODBUS-RTU,Profibus-DP,CANopen,Profinet IO
模拟量:4-20mA,0-5V,0-10V
工作电压 10-30VDC 或 5VDC;极性保护
分辨率
4096或8192
信号调整 每圈对应值可调,方向可调,预设位置可调,外部零位可调,总行程可调
增量型编码器
输出类型 方波
输出电路 HTL/推挽输出,TTL/RS422,NPN 集电极开路
工作电压 10-30VDC 或 5VDC;极性保护
脉冲数 1~5000ppr(其它脉冲请咨询)









配件

注意事项:

1. 安装时要使拉线垂直传感器,拉线不能摩擦出线口,可以提高产品的使用寿命和提高测量精度;

2. 拉绳位移传感器拉线安装头和设备移动端要可靠安装,防止长时间运行松动,自由弹簧,损坏钢丝绳;

3. 拉线头拉出后请不要突然松开,这样会造成传感器损坏,拉线时请勿超出线总长;

4. 电气连接请安装位移传感器上的接线说明接线,要保证接线正确才能通电;

5. 拉线位移传感器属于精密仪器请勿敲击,保证设备和钢丝绳清洁,延长使用寿命;

6. 要保护好钢丝绳不受外力损伤;

7. 室外或者环境比较恶劣的环境,请咨询艾研防水防尘出线口或防护外壳;



预延伸方案:

如果测试的距离很小,中间的安装距离比较大,由于安装部分长度不参与测量,那么就没有必要选择行程比较大的位移传感器,采用传感器外加延长线的方式解决,可以增加传感器的测试精度和减少费用,如果您不是很了解,那直接联系我们:021-56322427。

图纸

机械尺寸(mm)
ALE130(适配AAM58系列编码器)



ALE130(使用AFM36系列编码器)



ALE130(适配 AAM58 以太网或带后盖类 通讯系列编码器)







常用型号

选型说明:
型号
测量行程 可选配以下编码器系列
ALE130-5000
0~5米
增量型AIS58 系列:
HTL/推挽输出,TTL/RS422,NPN 集电极开路

绝对值 AAM58 系列:
数字量:SSI,并行,RS485,MODBUS-RTU,Profibus-DP, CANopen,Profinet IO
模拟量:4-20mA,0-5V,0-10V
