ALS130 系列拉线编码器
测量行程0 ~ 30000mm，分辨率高达0.04mm
结构坚固，适合恶劣工作环境下长寿命工作
高柔性多股不锈钢绳，绕线装置防跳线设计，不卡线
特别适合直线位移测量，安装方便，测量准确可靠
可配不同类型的编码器（增量型或绝对值型）
所属分类：
拉线编码器
- 产品描述
- 参数
- 配件
- 图纸
- 常用型号
- 相关视频
-
- 商品名称: ALS130 系列拉线编码器
- 产品尺寸: 测量行程0 ~ 30米
- 分辨率: 1212/圈 或1213/圈
- 安装方式: 双侧各有多个固定螺孔
- 通讯类型: SSI，并行，RS485，MODBUS-RTU，Profibus-DP，CANopen，Profinet IO，4-20mA，0-5V，0-10V
坚固的重型拉线编码器（恒力开度仪）<br> 测量行程0 ~ 30000mm，分辨率高达0.04mm<br> 结构坚固，适合恶劣工作环境下长寿命工作<br> 高柔性多股不锈钢绳，绕线装置防跳线设计，不卡线<br> 特别适合直线位移测量，安装方便，测量准确可靠<br> 可配不同类型的编码器（增量型或绝对值型）
主要特点：
► 坚固的重型拉线编码器（恒力开度仪）
► 测量行程0 ~ 30000mm，分辨率高达0.04mm
► 结构坚固，适合恶劣工作环境下长寿命工作
► 高柔性多股不锈钢绳，绕线装置防跳线设计，不卡线
► 特别适合直线位移测量，安装方便，测量准确可靠► 可配不同类型的编码器（增量型或绝对值型）应用范围：
• 直线导轨系统，液压气缸系统、试验机
• 伸缩系统，仓储位置定位，压力机械，金属板材机械
• 水平控制仪，水利闸门，建筑机械
• 液压油缸的控制，可以实现低成本的高精度测量
• 非防爆环境下使用
机械数据： 测量行程 0 ~ 3000mm 测量轮周长 333mm 分辨率（拉线+编码器） ≥0.04mm 重复精度1） 0.1% 拉线速度 最大 6m/s 出口拉力 15 N — 20 N 钢丝绳 高柔性多股 316 不锈钢绳 钢丝绳直径 5m，10m，15m 直径 1.2mm ； 20m，30m 直径 0.8mm 外壳材料 铝合金精密模具，表面抗静电干扰 防护等级 IP54 重量（不含编码器） ≈ 2.8 kg（5 米）；≈3.5 kg（10 米）；≈5 kg（20 米）；≈6.2 kg（30 米） 使用寿命 2） 100 万次 1）重复精度0.1%FS为垂直安装，横向安装需考虑钢丝绳自身的重量等因素
2）使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素
电气数据： 绝对值编码器 输出类型 数字量：SSI，并行，RS485，MODBUS-RTU，Profibus-DP，CANopen，Profinet IO 模拟量：4-20mA，0-5V，0-10V 工作电压 10-30VDC 或 5VDC；极性保护 分辨率 多圈 1212 或 多圈 1213 信号调整 每圈对应值可调，方向可调，预设位置可调，外部零位可调，总行程可调 增量型编码器 输出类型 方波 输出电路 HTL/推挽输出，TTL/RS422，NPN 集电极开路 工作电压 10-30VDC 或 5VDC；极性保护 脉冲数 1~5000ppr（其它脉冲请咨询） -
-
-
注意事项：
1. 安装时要使拉线垂直传感器，拉线不能摩擦出线口，可以提高产品的使用寿命和提高测量精度；
2. 拉绳位移传感器拉线安装头和设备移动端要可靠安装，防止长时间运行松动，自由弹簧，损坏钢丝绳；
3. 拉线头拉出后请不要突然松开，这样会造成传感器损坏，拉线时请勿超出线总长；
4. 电气连接请安装位移传感器上的接线说明接线，要保证接线正确才能通电；
5. 拉线位移传感器属于精密仪器请勿敲击，保证设备和钢丝绳清洁，延长使用寿命；
6. 要保护好钢丝绳不受外力损伤；
7. 室外或者环境比较恶劣的环境，请咨询艾研防水防尘出线口或防护外壳；
预延伸方案：
如果测试的距离很小，中间的安装距离比较大，由于安装部分长度不参与测量，那么就没有必要选择行程比较大的位移传感器，采用传感器外加延长线的方式解决，可以增加传感器的测试精度和减少费用，如果您不是很了解，那直接联系我们：021-56322427。
-
机械尺寸（mm） ALS130-5000 （0～5 米）
ALS130-10000 （0～10 米）
-
选型说明： 型号测量行程 可选配以下编码器系列 ALS130AALS130T-5000 0~5米增量型 AIS58 系列：HTL/推挽输出，TTL/RS422，NPN 集电极开路绝对值 AAM58 系列：数字量：SSI，并行，RS485，MODBUS-RTU，Profibus-DP， CANopen，Profinet IO模拟量：4-20mA，0-5V，0-10V-100000~10米-150000~15米-200000~20米-300000~30米
产品详情
主要特点：
► 测量行程0 ~ 30000mm，分辨率高达0.04mm
► 结构坚固，适合恶劣工作环境下长寿命工作
► 高柔性多股不锈钢绳，绕线装置防跳线设计，不卡线
► 特别适合直线位移测量，安装方便，测量准确可靠
应用范围：
• 直线导轨系统，液压气缸系统、试验机
• 伸缩系统，仓储位置定位，压力机械，金属板材机械
• 水平控制仪，水利闸门，建筑机械
• 液压油缸的控制，可以实现低成本的高精度测量
• 非防爆环境下使用
| 机械数据： | ||
| 测量行程 | 0 ~ 3000mm | |
| 测量轮周长 | 333mm | |
| 分辨率（拉线+编码器） | ≥0.04mm | |
| 重复精度1） | 0.1% | |
| 拉线速度 | 最大 6m/s | |
| 出口拉力 | 15 N — 20 N | |
| 钢丝绳 | 高柔性多股 316 不锈钢绳 | |
| 钢丝绳直径 | 5m，10m，15m 直径 1.2mm ； 20m，30m 直径 0.8mm | |
| 外壳材料 | 铝合金精密模具，表面抗静电干扰 | |
| 防护等级 | IP54 | |
| 重量（不含编码器） | ≈ 2.8 kg（5 米）；≈3.5 kg（10 米）；≈5 kg（20 米）；≈6.2 kg（30 米） | |
| 使用寿命 2） | 100 万次 | |
1）重复精度0.1%FS为垂直安装，横向安装需考虑钢丝绳自身的重量等因素
2）使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素
| 电气数据： | |
| 绝对值编码器 | |
| 输出类型 | 数字量：SSI，并行，RS485，MODBUS-RTU，Profibus-DP，CANopen，Profinet IO |
| 模拟量：4-20mA，0-5V，0-10V | |
| 工作电压 | 10-30VDC 或 5VDC；极性保护 |
| 分辨率 | 多圈 1212 或 多圈 1213 |
| 信号调整 | 每圈对应值可调，方向可调，预设位置可调，外部零位可调，总行程可调 |
| 增量型编码器 | |
| 输出类型 | 方波 |
| 输出电路 | HTL/推挽输出，TTL/RS422，NPN 集电极开路 |
| 工作电压 | 10-30VDC 或 5VDC；极性保护 |
| 脉冲数 | 1~5000ppr（其它脉冲请咨询） |
配件
注意事项：
1. 安装时要使拉线垂直传感器，拉线不能摩擦出线口，可以提高产品的使用寿命和提高测量精度；
2. 拉绳位移传感器拉线安装头和设备移动端要可靠安装，防止长时间运行松动，自由弹簧，损坏钢丝绳；
3. 拉线头拉出后请不要突然松开，这样会造成传感器损坏，拉线时请勿超出线总长；
4. 电气连接请安装位移传感器上的接线说明接线，要保证接线正确才能通电；
5. 拉线位移传感器属于精密仪器请勿敲击，保证设备和钢丝绳清洁，延长使用寿命；
6. 要保护好钢丝绳不受外力损伤；
7. 室外或者环境比较恶劣的环境，请咨询艾研防水防尘出线口或防护外壳；
预延伸方案：
如果测试的距离很小，中间的安装距离比较大，由于安装部分长度不参与测量，那么就没有必要选择行程比较大的位移传感器，采用传感器外加延长线的方式解决，可以增加传感器的测试精度和减少费用，如果您不是很了解，那直接联系我们：021-56322427。
图纸
| 机械尺寸（mm） |

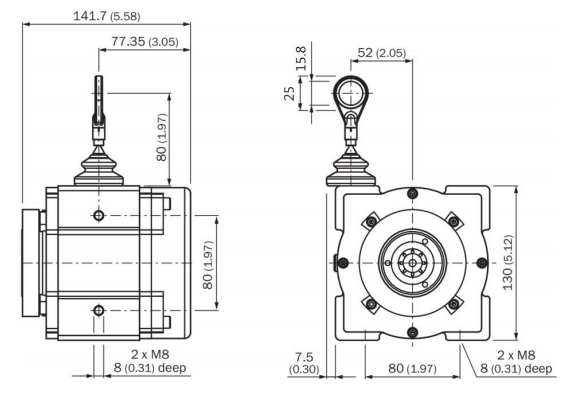

| ALS130-5000 （0～5 米） |
|
|

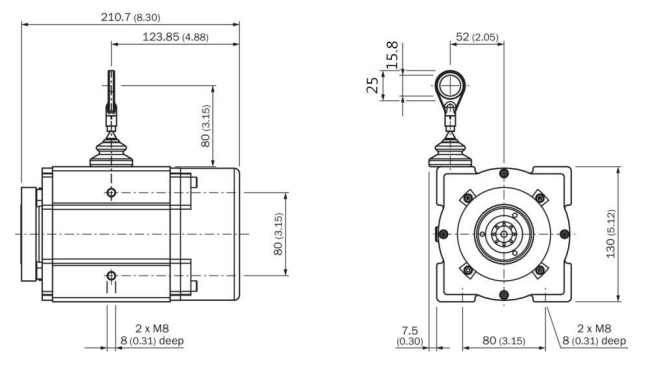

| ALS130-10000 （0～10 米） |
|
|
常用型号
| 选型说明： | |||
|
型号
|
测量行程 | 可选配以下编码器系列 | |
|
ALS130A
ALS130T
|
-5000 |
0~5米
|
增量型 AIS58 系列：
HTL/推挽输出，TTL/RS422，NPN 集电极开路
绝对值 AAM58 系列：
数字量：SSI，并行，RS485，MODBUS-RTU，Profibus-DP， CANopen，Profinet IO
模拟量：4-20mA，0-5V，0-10V
|
|
-10000
|
0~10米
|
||
|
-15000
|
0~15米
|
||
|
-20000
|
0~20米
|
||
|
-30000
|
0~30米
|
||
