ACH100系列 大孔径编码器+ 超速开关

编码器为重载设计，获得国家专利
编码器超速开关一体型，独特的设计节省安装空间
智能型电子式超速开关，双向保护，动作响应快（≤ 0.1S）
超速开关采用隔离转换触点的继电器输出
超速开关可智能设置超速值
超速值设定范围：1—5000rpm

所属分类：

超速开关

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: ACH100系列 大孔径编码器+ 超速开关
    • 产品尺寸: Ø 100mm
    • 分辨率: 1024
    • 安装方式: 大孔径 弹片安装
    • 通讯类型: 增量型编码器 + 超速开关

    编码器为重载设计，获得国家专利<br> 编码器超速开关一体型，独特的设计节省安装空间<br> 智能型电子式超速开关，双向保护，动作响应快（≤ 0.1S）<br> 超速开关采用隔离转换触点的继电器输出<br> 超速开关可智能设置超速值<br> 超速值设定范围：1—5000rpm

    主要特点：
    ►    编码器为重载设计，获得国家专利
    ►    编码器超速开关一体型，独特的设计节省安装空间
    ►    智能型电子式超速开关，双向保护，动作响应快（≤0.1S）
    ►    超速开关采用隔离转换触点的继电器输出
    ►    超速开关可智能设置超速值
    ►    超速值设定范围：1—5000rpm






    应用范围：

    •     速度传感、角度、距离、轨迹、倾斜
    •     港口起重运输机械、钢铁冶金设备
    •     非防爆环境下使用

    技术参数：
    编 码 器 增量型编码器 超速开关 智能型电子式超速开关
    外    径 Ø 100mm 外    径 Ø 100mm
    空心轴径 Ø 20…45mm 超 速 值 1—5000rpm可智能设定
    防护等级 IP65 开关数量 1对常开、1对常闭
    最大转速 6000r/min 开关电压 250VAC / 300VDC
    最大轴负载 100N Axial,200N Radial 发热电流 8A
    启动力矩 0.5Ncm 动作精度 ±1- 3%
    抗冲击性 ≤1000m/S(100g)/(during 6ms) 响应时间 ≤0.1S
    抗振动性 100m/S(10g) (10…2000Hz) 旋转方向 方向可逆、双向保护
    输出电路 TTL RS422 / Pushpull HTL 工作温度 -20℃…+80℃
    电源电压 5Vdc或10…30Vdc 防护等级 IP65
    消耗电流 ≤80mA
    负载电流 ≤60mA
    响应频率 ≤120kHz
    上升/下降时间 ≤200nS/200nS

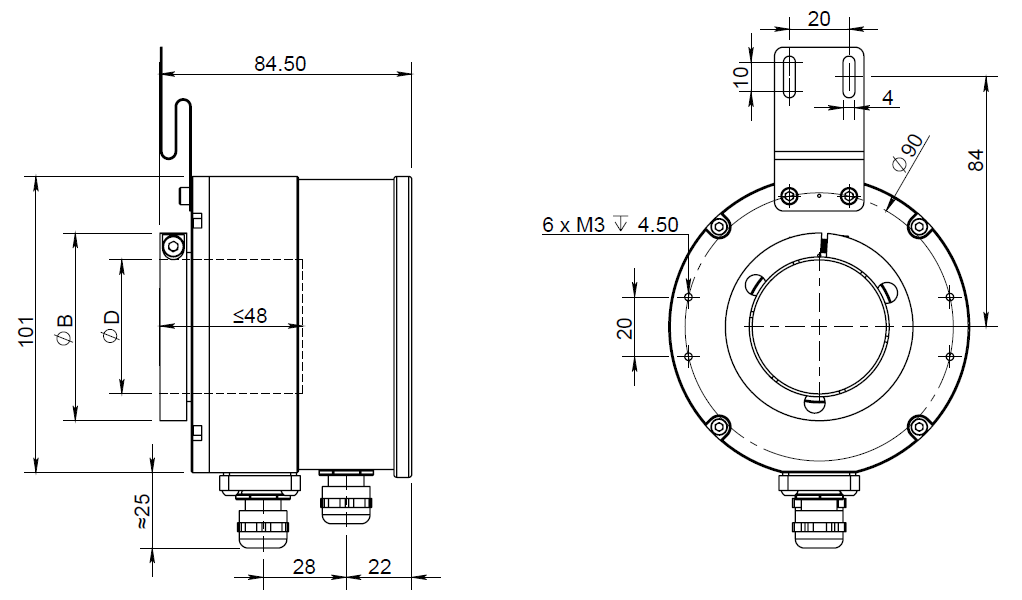

  •  机械尺寸（mm）
    ACH100（A132弹片）




    轴径φ D 20 25 30 38 40 45
    锁环φ B 43 43 48 56 58 73



  • 选型说明：
    ACH100 30 — 1024 —  2 D P GR — XX
    产品系列 孔直径Ø 分辨率 信号通道 电源电压 输出电路 电气连接 超速值
    编码器+ 超速开关 20=20mm

    1024ppr

    		 2=A B A = 5V R=RS422 TTL GR =电缆侧出 1rpm--5000rpm
    25=25mm   3=A B O D = 10-30V P=推挽 HTL CR =插头侧出 可选
    30=30mm     O=NPN集电极开路
    38=38mm
    40=40mm
    45=45mm
    型号举例：ACH10030-1024-2DPGR-25
    超速值25rpm （超速值可通过开关设定）



产品详情
配件
图纸
常用型号
相关视频

产品详情

主要特点：
►    编码器为重载设计，获得国家专利
►    编码器超速开关一体型，独特的设计节省安装空间
►    智能型电子式超速开关，双向保护，动作响应快（≤0.1S）
►    超速开关采用隔离转换触点的继电器输出
►    超速开关可智能设置超速值
►    超速值设定范围：1—5000rpm






应用范围：

•     速度传感、角度、距离、轨迹、倾斜
•     港口起重运输机械、钢铁冶金设备
•     非防爆环境下使用

技术参数：
编 码 器 增量型编码器 超速开关 智能型电子式超速开关
外    径 Ø 100mm 外    径 Ø 100mm
空心轴径 Ø 20…45mm 超 速 值 1—5000rpm可智能设定
防护等级 IP65 开关数量 1对常开、1对常闭
最大转速 6000r/min 开关电压 250VAC / 300VDC
最大轴负载 100N Axial,200N Radial 发热电流 8A
启动力矩 0.5Ncm 动作精度 ±1- 3%
抗冲击性 ≤1000m/S(100g)/(during 6ms) 响应时间 ≤0.1S
抗振动性 100m/S(10g) (10…2000Hz) 旋转方向 方向可逆、双向保护
输出电路 TTL RS422 / Pushpull HTL 工作温度 -20℃…+80℃
电源电压 5Vdc或10…30Vdc 防护等级 IP65
消耗电流 ≤80mA
负载电流 ≤60mA
响应频率 ≤120kHz
上升/下降时间 ≤200nS/200nS




配件

图纸

 机械尺寸（mm）
ACH100（A132弹片）




轴径φ D 20 25 30 38 40 45
锁环φ B 43 43 48 56 58 73



常用型号

选型说明：
ACH100 30 — 1024 —  2 D P GR — XX
产品系列 孔直径Ø 分辨率 信号通道 电源电压 输出电路 电气连接 超速值
编码器+ 超速开关 20=20mm

1024ppr

 2=A B A = 5V R=RS422 TTL GR =电缆侧出 1rpm--5000rpm
25=25mm   3=A B O D = 10-30V P=推挽 HTL CR =插头侧出 可选
30=30mm     O=NPN集电极开路
38=38mm
40=40mm
45=45mm
型号举例：ACH10030-1024-2DPGR-25
超速值25rpm （超速值可通过开关设定）
