AIHY35系列 编码器

重载型工业级空心轴编码器
抗振动、抗冲击能力强,适用重载环境
采用不破碎码盘,高性能抗震,坚固可靠
不锈钢轴内置PEEK绝缘轴套,高机械强度+耐磨性强
绝缘型空心轴,隔离轴电流干扰,电气绝缘可达2.5KV

所属分类:

增量型编码器

重载型编码器

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: AIHY35系列 编码器
    • 产品尺寸: Φ92mm
    • 分辨率: 500,512,600 ,1000,1024
    • 通讯类型: RS422(兼容TTL)、 推挽(兼容HTL)

    重载型工业级空心轴编码器<br> 抗振动、抗冲击能力强,适用重载环境<br> 采用不破碎码盘,高性能抗震,坚固可靠<br> 不锈钢轴内置PEEK绝缘轴套,高机械强度+耐磨性强<br> 绝缘型空心轴,隔离轴电流干扰,电气绝缘可达2.5KV

    主要特点:
    ►    重载型工业级空心轴编码器
    ►    抗振动、抗冲击能力强,适用重载环境
    ►    采用不破碎码盘,高性能抗震,坚固可靠
    ►    不锈钢轴内置PEEK绝缘轴套,高机械强度+耐磨性强
    ►    绝缘型空心轴,隔离轴电流干扰,电气绝缘可达2.5KV





    应用范围:

         速度传感、角度、距离、轨迹、倾斜
         港口起重运输机械、风力发电设备
         钢铁冶金设备、造纸印刷、纺织机械
         大型驱动器和发电机等
         非防爆环境下使用




    机械数据:  符合标准:

    材料

    外壳:铝外壳(硬质阳极氧化及粉末涂层) CE认证        有
    法兰:铝法兰(硬质阳极氧化) 发射干扰      EN61000-6-4
    轴:  不锈钢304;内置绝缘轴套PEEK 抗干扰         EN61000-6-2

    轴负载

    轴向:100N 符合ISO9001:2015质量管理体系要求
    径向:300N
    防护等级  IP66
    最高转速  6000RPM
    冲击 <1000 m/s2 (11ms)
    震动 <100 m/s2  (50Hz—2000Hz)
    重量
    ≈1100g

    工作温度 -40℃—+80℃
    存储温度 -40℃—+85℃
    PEEK:聚醚醚酮树脂是一种性能优异的特种工程塑料,绝缘、机械性能优异、耐化学品腐蚀、阻燃、耐剥离性、耐磨性,超强的机械性能可用于高端的机械、核工程和航空等科技



    电气数据:
    输出形式
    推挽(兼容HTL)
    RS422(兼容TTL)
    分 辨 率
    最大2500ppr
    最大2500ppr
    电源电压
    DC10-30V
    DC5V 或 DC10-30V
    反极性保护
    消耗电流(空载)
    ≤80mA
    ≤80mA
    负载电流(每通道)
    ≤60mA
    ≤60mA
    响应频率
    ≤120KHz
    ≤120KHz
    上升沿时间(Tr)
    ≤200nS
    ≤200nS
    下升沿时间(Tf)
    ≤200nS
    ≤200nS
    信号高电平
    ≥Vcc x 70%
    ≥2.5VDC
    信号低电平
    ≤0.5VDC
    ≤0.5VDC
  • 附件(另售)
    名称
    柔性安装弹片(标配)
    10针军标5015(另售)
    PEEK轴套(标配)
    示意图
    型号
    A128
    C5T
    IHP30-xx / IHP22-xx
    适用系列
    AIHY35
    与C5配套
    AIHY35
  • 机械尺寸(mm)
    通孔尺寸 H (孔径D见表一) 径向插头 C5R 径向电缆 GR




    盲孔尺寸 B (孔径D见表一) 径向插头 C5R 径向电缆 GR
    弹片尺寸:型号:A128





  • 选型说明:






产品详情

主要特点:
►    重载型工业级空心轴编码器
►    抗振动、抗冲击能力强,适用重载环境
►    采用不破碎码盘,高性能抗震,坚固可靠
►    不锈钢轴内置PEEK绝缘轴套,高机械强度+耐磨性强
►    绝缘型空心轴,隔离轴电流干扰,电气绝缘可达2.5KV





应用范围:

     速度传感、角度、距离、轨迹、倾斜
     港口起重运输机械、风力发电设备
     钢铁冶金设备、造纸印刷、纺织机械
     大型驱动器和发电机等
     非防爆环境下使用




机械数据:  符合标准:

材料

外壳:铝外壳(硬质阳极氧化及粉末涂层) CE认证        有
法兰:铝法兰(硬质阳极氧化) 发射干扰      EN61000-6-4
轴:  不锈钢304;内置绝缘轴套PEEK 抗干扰         EN61000-6-2

轴负载

轴向:100N 符合ISO9001:2015质量管理体系要求
径向:300N
防护等级  IP66
最高转速  6000RPM
冲击 <1000 m/s2 (11ms)
震动 <100 m/s2  (50Hz—2000Hz)
重量
≈1100g

工作温度 -40℃—+80℃
存储温度 -40℃—+85℃
PEEK:聚醚醚酮树脂是一种性能优异的特种工程塑料,绝缘、机械性能优异、耐化学品腐蚀、阻燃、耐剥离性、耐磨性,超强的机械性能可用于高端的机械、核工程和航空等科技



电气数据:
输出形式
推挽(兼容HTL)
RS422(兼容TTL)
分 辨 率
最大2500ppr
最大2500ppr
电源电压
DC10-30V
DC5V 或 DC10-30V
反极性保护
消耗电流(空载)
≤80mA
≤80mA
负载电流(每通道)
≤60mA
≤60mA
响应频率
≤120KHz
≤120KHz
上升沿时间(Tr)
≤200nS
≤200nS
下升沿时间(Tf)
≤200nS
≤200nS
信号高电平
≥Vcc x 70%
≥2.5VDC
信号低电平
≤0.5VDC
≤0.5VDC

配件

附件(另售)
名称
柔性安装弹片(标配)
10针军标5015(另售)
PEEK轴套(标配)
示意图
型号
A128
C5T
IHP30-xx / IHP22-xx
适用系列
AIHY35
与C5配套
AIHY35

图纸

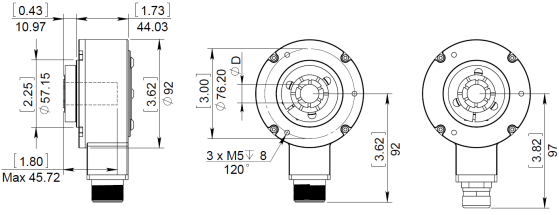

机械尺寸(mm)
通孔尺寸 H (孔径D见表一) 径向插头 C5R 径向电缆 GR




盲孔尺寸 B (孔径D见表一) 径向插头 C5R 径向电缆 GR
弹片尺寸:型号:A128





常用型号

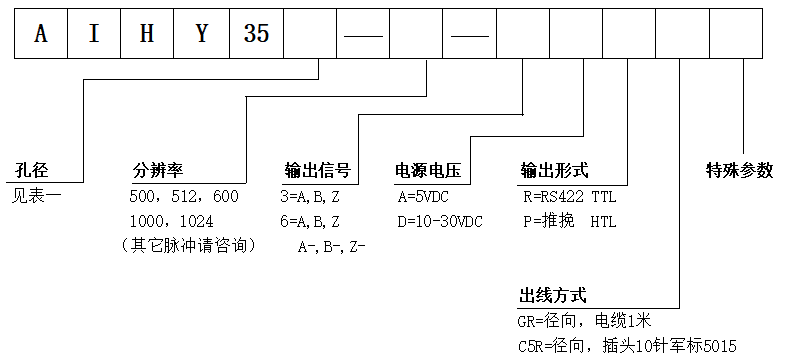

选型说明:
