AIH99-S系列重载型光学增量

重载工业级空心轴编码器
两组信号冗余型，电气隔离，独立电源，互不干扰
抗振动、抗冲击能力强，适用重载环境
采用不破碎码盘，高性能抗震，坚固可靠
不锈钢轴内置PEEK绝缘轴套，高机械强度+耐磨性强
绝缘型空心轴，隔离轴电流干扰，电气绝缘可达2.5KV

所属分类：

增量型编码器

重载型编码器

AIH99-S资料下载 .pdf

全选

联系我们

产品描述
参数
配件
图纸
常用型号
相关视频

商品名称: AIH99-S系列重载型光学增量
产品尺寸: Φ99mm
分辨率: 1000，1024，2048，2500
通讯类型: RS422（兼容TTL）、推挽（兼容HTL）

重载工业级空心轴编码器 两组信号冗余型，电气隔离，独立电源，互不干扰 抗振动、抗冲击能力强，适用重载环境 采用不破碎码盘，高性能抗震，坚固可靠 不锈钢轴内置PEEK绝缘轴套，高机械强度+耐磨性强 绝缘型空心轴，隔离轴电流干扰，电气绝缘可达2.5KV

主要特点：

►   重载工业级空心轴编码器
►    两组信号冗余型，电气隔离，独立电源，互不干扰
►    抗振动、抗冲击能力强，适用重载环境
►    采用不破碎码盘，高性能抗震，坚固可靠
►    不锈钢轴内置PEEK绝缘轴套，高机械强度+耐磨性强

► 绝缘型空心轴，隔离轴电流干扰，电气绝缘可达2.5KV

应用范围：

• 速度传感、角度、距离、轨迹、倾斜

• 港口起重运输机械、风力发电设备

• 钢铁冶金设备、造纸印刷、纺织机械

• 大型驱动器和发电机等

• 非防爆环境下使用

机械数据：		符合标准：
材料	外壳：铝外壳（硬质阳极氧化及粉末涂层）	CE认证有
	法兰：铝法兰（硬质阳极氧化及粉末涂层）	发射干扰 EN61000-6-4
	轴：不锈钢304；内置绝缘轴套PEEK	抗干扰 EN61000-6-2
轴负载	轴向：100N	符合ISO9001:2015质量管理体系要求
轴负载	径向：300N
防护等级	IP66
最高转速	6000RPM
冲击	＜1000 m/s2 （11ms）
震动	＜100 m/s2 （50Hz—2000Hz）
重量	≈1100g
工作温度	-40℃—+80℃
存储温度	-40℃—+85℃

电气数据：
输出形式	推挽（兼容HTL）	RS422（兼容TTL）
分辨率	最大2500ppr	最大2500ppr
电源电压	DC10-30V	DC5V 或 DC10-30V
反极性保护	有	有
消耗电流(空载)	≤80mA	≤80mA
负载电流(每通道)	≤60mA	≤60mA
响应频率	≤120KHz	≤120KHz
上升沿时间(Tr)	≤200nS	≤200nS
下升沿时间(Tf)	≤200nS	≤200nS
信号高电平	≥Vcc x 70%	≥2.5VDC
信号低电平	≤0.5VDC	≤0.5VDC

附件（另售）
名称	安装支架（标配）	拐臂支架
示意图
型号	A130	A131-xxxx
适用系列	AIH99 / AIH99-S	与A130配套

机械尺寸（mm）

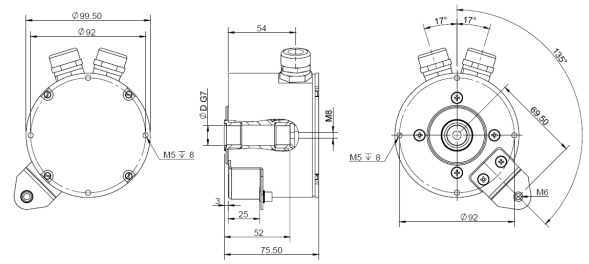

AIH9912...S / AIH9916...S 尺寸图

用户端轴

D:孔径可选 16 或12

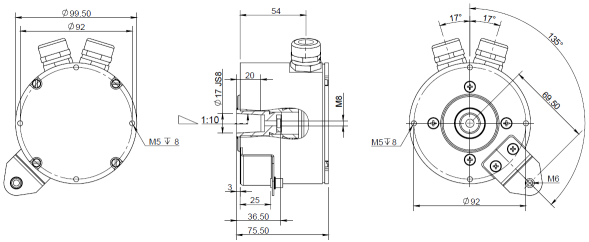

AIH9917...S 尺寸图

用户端轴

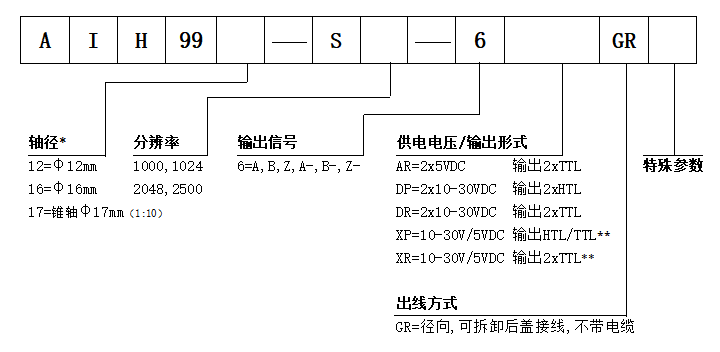

选型说明：

*所有轴皆为不锈钢轴内置PEEK绝缘轴套：高机械强度、耐磨性强、电气绝缘可达2.5KV

特别说明：**电压不同，严禁在内部电源跳线，否则会烧坏产品（两路信号分别是独立电源，如需两路输出，需分别供电）
