系列：绝对值编码器、增量型编码器、超速开关、拉线编码器、数显仪表
+
  • 图片1(3).png

AIH58系列 光学增量

工业级编码器,光学增量型编码器
全通孔轴，超薄型设计，节省轴向空间
双列精密轴承设计，适用高转速或重载等环境
双耳弹片设计，耐高震动环境，坚固可靠

所属分类：

增量型编码器

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: AIH58系列 光学增量
    • 产品尺寸: Φ58mm
    • 分辨率: 500，512，600 ，1000，1024
    • 通讯类型: RS422（兼容TTL）、推挽（兼容HTL）、 NPN集电极开路

    工业级编码器,光学增量型编码器<br> 全通孔轴，超薄型设计，节省轴向空间<br> 双列精密轴承设计，适用高转速或重载等环境<br> 双耳弹片设计，耐高震动环境，坚固可靠<br>

    主要特点：
    ►    工业级编码器,光学增量型编码器
    ►    全通孔轴，超薄型设计，节省轴向空间
    ►    双列精密轴承设计，适用高转速或重载等环境
    ►    双耳弹片设计，耐高震动环境，坚固可靠





    应用范围：

    •     速度传感、角度、距离、轨迹、倾斜
    •     双轴或多轴联动测量反馈
    •     水利、包装、造纸印刷、纺织机械
    •     港口起重运输机械、医药及工厂自动化等
    •     非防爆环境下使用



    机械数据：  符合标准：

    材料

    		 外壳：铝外壳 CE认证        有
    法兰：铝法兰 发射干扰      EN61000-6-4
    轴：   不锈钢 抗干扰         EN61000-6-2

    轴负载

    		 轴向：最大50N 符合ISO9001:2008质量管理体系要求
    径向：最大80N
    防护等级  IP65
    启动转矩 25℃时 ≤0.5Nm
    最高转速  6000RPM
    冲击 ≤ 100g ,6ms
    震动 ≤ 10g （10Hz—2000Hz）
    重量 ≈310g
    工作温度 -20℃—+70℃
    存储温度 -20℃—+70℃



    电气数据：
    输出形式 推挽（兼容HTL） RS422（兼容TTL） NPN集电极开路
    分 辨 率 最大5000ppr 最大5000ppr 最大5000ppr
    电源电压 DC10-30V DC5V 或 DC10-30V DC10-30V
    反极性保护 有 有 有
    消耗电流(空载) ≤80mA ≤80mA ≤80mA
    负载电流(每通道) ≤60mA ≤60mA ≤60mA
    响应频率 ≤300KHz ≤300KHz ≤300KHz
    上升沿时间(Tr) ≤200nS ≤200nS /
    下升沿时间(Tf) ≤200nS ≤200nS /
    信号高电平 ≥Vcc x 70% ≥2.5VDC /
    信号低电平 ≤0.5VDC ≤0.5VDC /

  • 附件（另售）

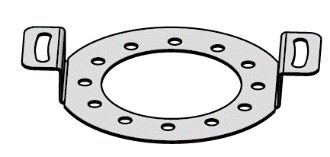

    名称     不锈钢弹片 不锈钢弹片 M12插头
    示意图
    型号 A132 A133 CT4
    适用系列 AIH58 AIHA58 与C4R配套

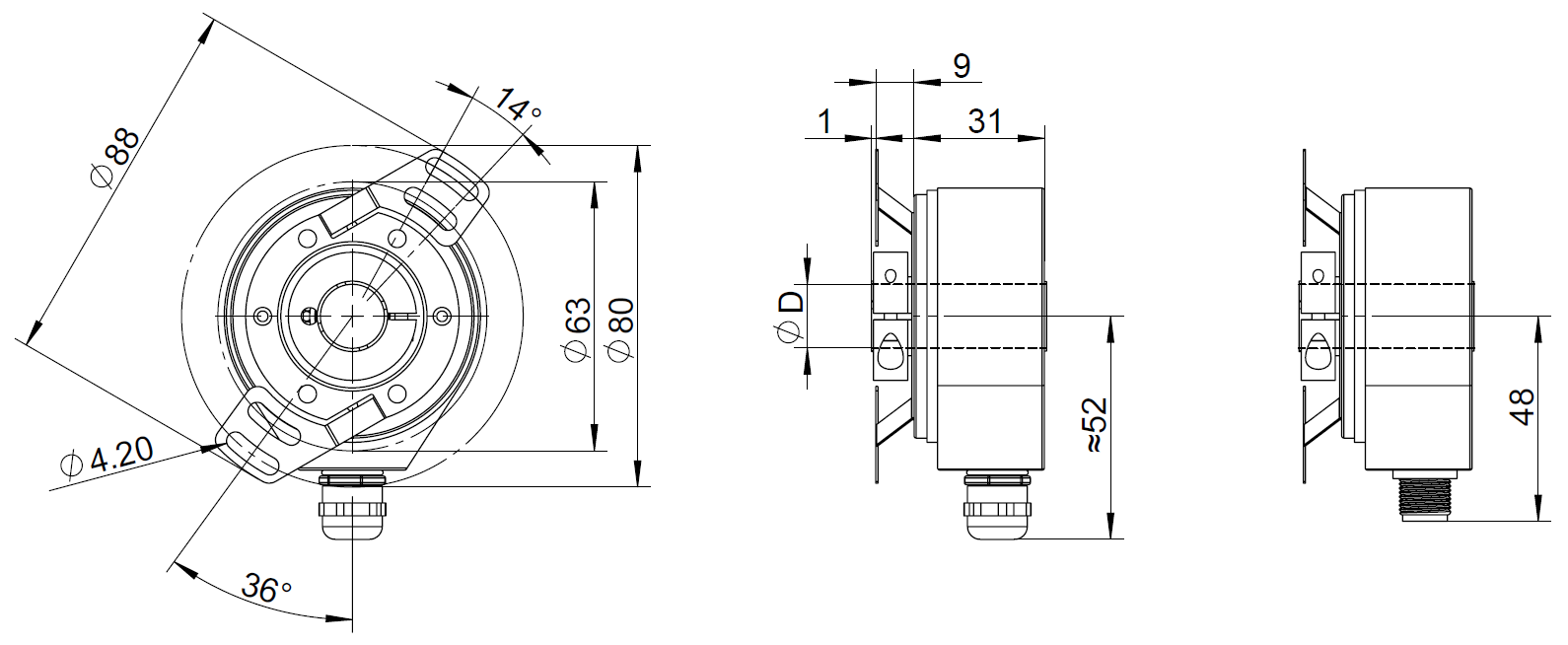

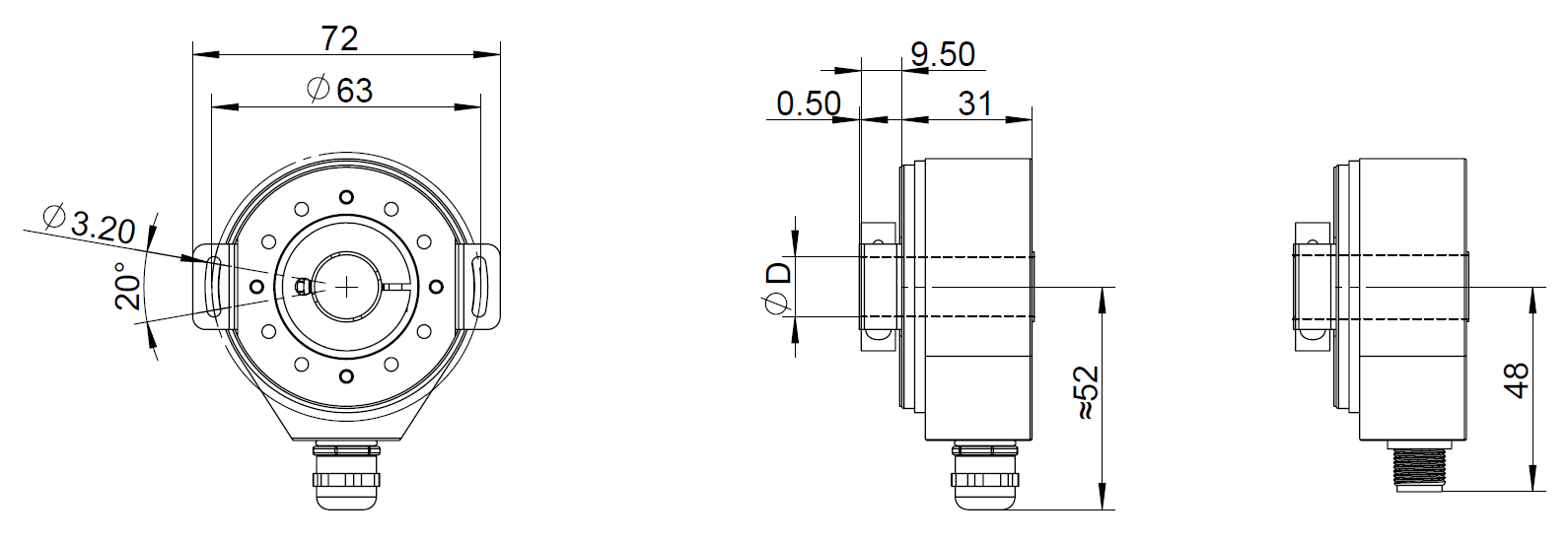

  •  机械尺寸（mm）
    AIH58（A132弹片） 电缆输出 M12插座输出



    AIH58（A132弹片） 电缆输出 M12插座输出

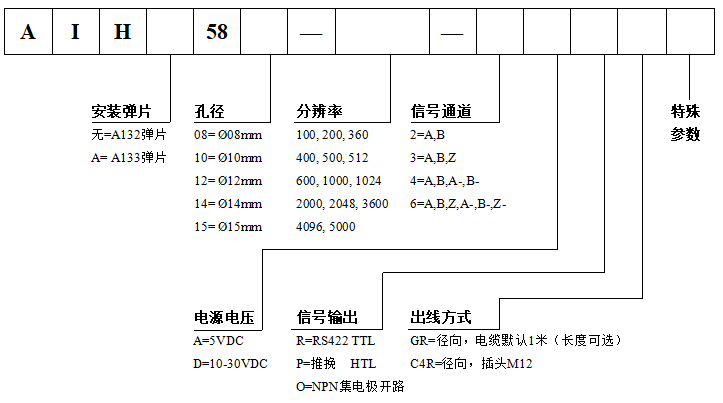

  • 选型说明：


产品详情
配件
图纸
常用型号
相关视频

产品详情

主要特点：
►    工业级编码器,光学增量型编码器
►    全通孔轴，超薄型设计，节省轴向空间
►    双列精密轴承设计，适用高转速或重载等环境
►    双耳弹片设计，耐高震动环境，坚固可靠





应用范围：

•     速度传感、角度、距离、轨迹、倾斜
•     双轴或多轴联动测量反馈
•     水利、包装、造纸印刷、纺织机械
•     港口起重运输机械、医药及工厂自动化等
•     非防爆环境下使用



机械数据：  符合标准：

材料

 外壳：铝外壳 CE认证        有
法兰：铝法兰 发射干扰      EN61000-6-4
轴：   不锈钢 抗干扰         EN61000-6-2

轴负载

 轴向：最大50N 符合ISO9001:2008质量管理体系要求
径向：最大80N
防护等级  IP65
启动转矩 25℃时 ≤0.5Nm
最高转速  6000RPM
冲击 ≤ 100g ,6ms
震动 ≤ 10g （10Hz—2000Hz）
重量 ≈310g
工作温度 -20℃—+70℃
存储温度 -20℃—+70℃



电气数据：
输出形式 推挽（兼容HTL） RS422（兼容TTL） NPN集电极开路
分 辨 率 最大5000ppr 最大5000ppr 最大5000ppr
电源电压 DC10-30V DC5V 或 DC10-30V DC10-30V
反极性保护 有 有 有
消耗电流(空载) ≤80mA ≤80mA ≤80mA
负载电流(每通道) ≤60mA ≤60mA ≤60mA
响应频率 ≤300KHz ≤300KHz ≤300KHz
上升沿时间(Tr) ≤200nS ≤200nS /
下升沿时间(Tf) ≤200nS ≤200nS /
信号高电平 ≥Vcc x 70% ≥2.5VDC /
信号低电平 ≤0.5VDC ≤0.5VDC /

配件

附件（另售）
名称     不锈钢弹片 不锈钢弹片 M12插头
示意图
型号 A132 A133 CT4
适用系列 AIH58 AIHA58 与C4R配套

图纸

 机械尺寸（mm）
AIH58（A132弹片） 电缆输出 M12插座输出



AIH58（A132弹片） 电缆输出 M12插座输出

常用型号

选型说明：
