AAM58系列 绝对值+增强信号

绝对值 + 增量型信号,双输出编码器
多圈绝对值采用国际领先的齿轮组设计
零点设置和计数方向设置功能
独立电源,独立信号,互不影响

所属分类:

绝对值编码器

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: AAM58系列 绝对值+增强信号
    • 圈 数: 单圈≤8192;圈数≤16384圈
    • 产品尺寸: 外径Ø58mm
    • 分辨率: 4096 x 8192

    绝对值 + 增量型信号,双输出编码器<br> 多圈绝对值采用国际领先的齿轮组设计<br> 零点设置和计数方向设置功能<br> 独立电源,独立信号,互不影响

    主要特点:
    ►    绝对值 + 增量型信号,双输出编码器
    ►    多圈绝对值采用国际领先的齿轮组设计
    ►    零点设置和计数方向设置功能
    ►    独立电源,独立信号,互不影响





    应用范围:

         速度传感、角度、距离、轨迹、倾斜

         水利及发电的位置和速度闭环反馈

         太阳能发电追日系统反馈

         钢铁冶金设备、造纸印刷、纺织机械

         港口起重运输机械、工厂自动化等

         非防爆环境下使用




    机械数据:  符合标准:

    材料

    外壳:铝外壳 CE认证        有
    法兰:铝法兰 发射干扰      EN61000-6-4
    轴:   不锈钢 抗干扰         EN61000-6-2

    轴负载

    轴向:最大80N 符合ISO9001:2015质量管理体系要求
    径向:最大150N
    防护等级  IP65
    最高转速  6000RPM
    冲击 ≤ 100g ,3ms
    震动 ≤ 10g (10Hz—2000Hz)
    重量 ≈550g
    工作温度 -25℃—+80℃
    存储温度 -30℃—+85℃



    电气数据:
    接口类型 SSI Modbus RTU RS485 4-20mA
    工作电压 10-30VDC 10-30VDC 10-30VDC 10-30VDC
    输出码制 格雷码或二进制码 十六进制 ASCII码
    数据输出   RS422驱动 485接口  485接口
    波特率   100KHz—1MHz 4800            9600           19200          38400           115200
    数据响应 <1.3ms 8ms             4ms             2ms             1.8ms           1.8ms
    地址范围 0-99
    分辨率 单圈分辨率≤13位8192;多圈圈数≤14位16384圈
    空载电流 ≤80mA
    重复精度 ±1bit(实际精度和安装精度、轴同心度有关)
    计数方向 可设置(出厂默认面对转轴顺时针数据增加)
    外部置位 可设置,接通延时>100ms
  • 附件(另售)
    名称     安装支架 不锈钢联轴器 弹簧钢联轴器 M23插头
    示意图
    型号 AZJ80 AL4A-B AL3B C12C
    适用系列 5810 5810 和/58T06 5810 和/58T06 M23插座

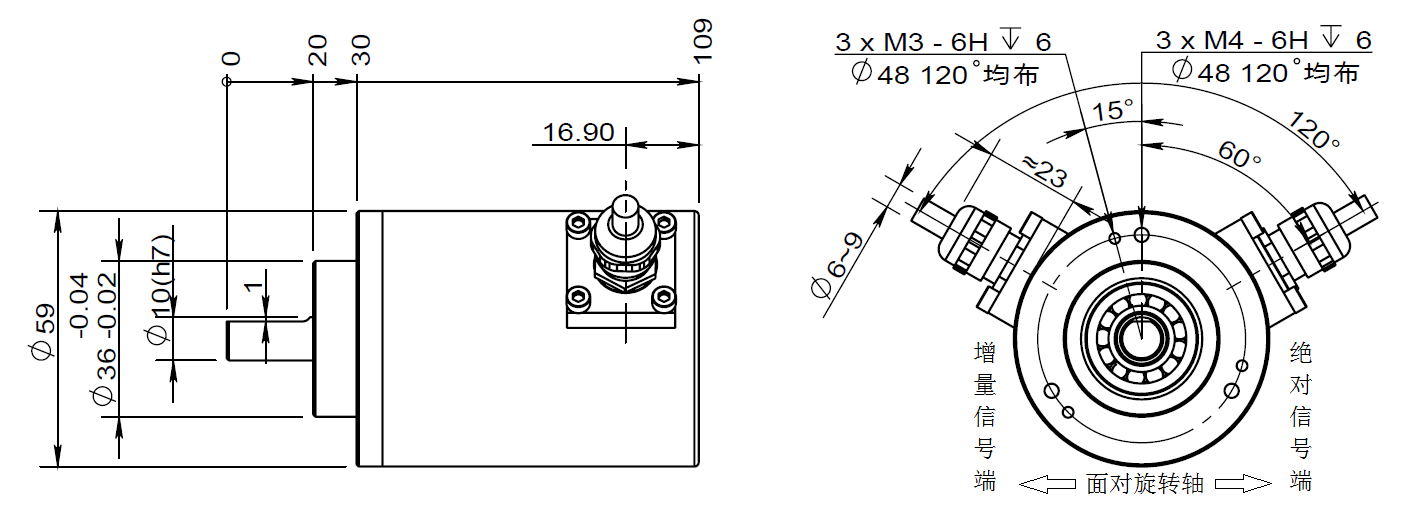

  •  机械尺寸(mm)
    夹紧法兰(5810) 双电缆输出



    夹紧法兰(5810) 双电缆输出

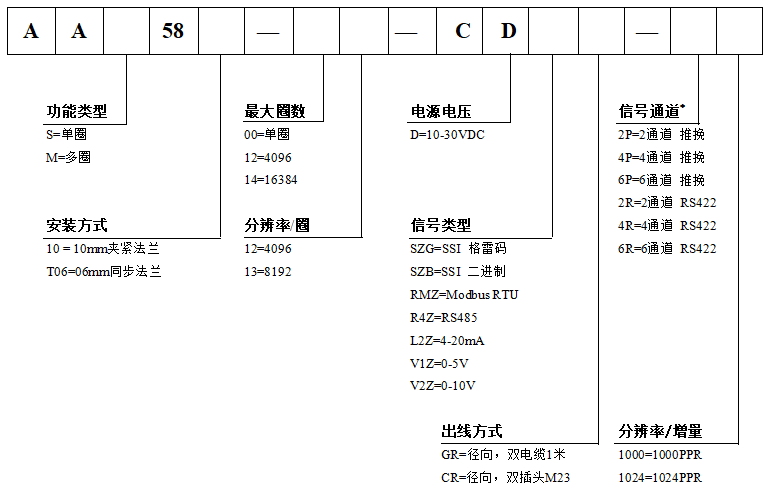

  • 选型说明:




产品详情

主要特点:
►    绝对值 + 增量型信号,双输出编码器
►    多圈绝对值采用国际领先的齿轮组设计
►    零点设置和计数方向设置功能
►    独立电源,独立信号,互不影响





应用范围:

     速度传感、角度、距离、轨迹、倾斜

     水利及发电的位置和速度闭环反馈

     太阳能发电追日系统反馈

     钢铁冶金设备、造纸印刷、纺织机械

     港口起重运输机械、工厂自动化等

     非防爆环境下使用




机械数据:  符合标准:

材料

外壳:铝外壳 CE认证        有
法兰:铝法兰 发射干扰      EN61000-6-4
轴:   不锈钢 抗干扰         EN61000-6-2

轴负载

轴向:最大80N 符合ISO9001:2015质量管理体系要求
径向:最大150N
防护等级  IP65
最高转速  6000RPM
冲击 ≤ 100g ,3ms
震动 ≤ 10g (10Hz—2000Hz)
重量 ≈550g
工作温度 -25℃—+80℃
存储温度 -30℃—+85℃



电气数据:
接口类型 SSI Modbus RTU RS485 4-20mA
工作电压 10-30VDC 10-30VDC 10-30VDC 10-30VDC
输出码制 格雷码或二进制码 十六进制 ASCII码
数据输出   RS422驱动 485接口  485接口
波特率   100KHz—1MHz 4800            9600           19200          38400           115200
数据响应 <1.3ms 8ms             4ms             2ms             1.8ms           1.8ms
地址范围 0-99
分辨率 单圈分辨率≤13位8192;多圈圈数≤14位16384圈
空载电流 ≤80mA
重复精度 ±1bit(实际精度和安装精度、轴同心度有关)
计数方向 可设置(出厂默认面对转轴顺时针数据增加)
外部置位 可设置,接通延时>100ms

配件

附件(另售)
名称     安装支架 不锈钢联轴器 弹簧钢联轴器 M23插头
示意图
型号 AZJ80 AL4A-B AL3B C12C
适用系列 5810 5810 和/58T06 5810 和/58T06 M23插座

图纸

 机械尺寸(mm)
夹紧法兰(5810) 双电缆输出



夹紧法兰(5810) 双电缆输出

常用型号

选型说明:
