系列：绝对值编码器、增量型编码器、超速开关、拉线编码器、数显仪表
+
  • AJ58.png

AJM50、AJM58系列 绝对值编码器

绝对值多圈编码器，断电动态数据保持
SSI、Modbus-RTU、RS485及4-20mA多种接口可选
无接触磁感应原理，编码器内部无机械摩擦，零损耗
零点设置和计数方向设置功能

所属分类：

绝对值编码器

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: AJM50、AJM58系列 绝对值编码器
    • 圈 数: 256—1048576圈
    • 产品尺寸: 外径Ø50mm和外径Ø58mm可选
    • 分辨率: 单圈≤8192，多圈≤1048576圈
    • 安装方式: 实心轴Ø06mm和Ø10mm可选
    • 通讯类型: SSI、Modbus RTU、RS485、4-20mA

    绝对值多圈编码器，断电动态数据保持<br> SSI、Modbus-RTU、RS485及4-20mA多种接口可选<br> 无接触磁感应原理，编码器内部无机械摩擦，零损耗<br> 零点设置和计数方向设置功能

    主要特点：
    ►    绝对值多圈编码器，断电动态数据保持
    ►    SSI、Modbus-RTU、RS485及4-20mA多种接口可选
    ►    无接触磁感应原理，编码器内部无机械摩擦，零损耗
    ►    零点设置和计数方向设置功能



    应用范围：

    •    速度传感、角度、距离、轨迹、倾斜

    •    工厂自动化, 水利闸门控制、造纸印刷、纺织机械

    •    太阳能发电追日系统反馈

    •    非防爆环境下使用

    机械数据：  符合标准：

    材料

    		 外壳：低碳钢+静电喷涂 CE认证        有
    法兰：铝法兰 发射干扰      EN61000-6-4
    轴：   不锈钢 抗干扰         EN61000-6-2
    轴负载
         		 轴向：最大80N 符合ISO9001:2015质量管理体系要求
    径向：最大150N
    防护等级  IP65
    最高转速  3000RPM
    冲击 ≤ 100g ,3ms
    震动 ≤ 10g （10Hz—2000Hz）
    重量 ≈300g
    工作温度 -20℃—+75℃
    存储温度 -20℃—+75℃



    电气数据：
    接口类型 SSI Modbus RTU RS485 4-20mA
    工作电压 10-30VDC 10-30VDC 10-30VDC 10-30VDC
    波 特 率 100KHz — 500KHz 4800   9600   19200   38400   115200 —
    单圈分辨率   ≤13位8192  ≤13位8192  ≤13位8192  ≤13位8192
    多圈圈数   ≤20位1048576圈 ≤12位4096圈
    空载电流 ≤80mA
    重复精度 ±1bit（实际精度和安装精度、轴同心度有关）
    计数方向 可设置（出厂默认面对转轴顺时针数据增加）
    外部位置 可设置,接通延时 ＞100ms



  • 附件（另售）
    安装支架 不锈钢联轴器 弹簧钢联轴器 铝合金联轴器
    AZJ80 AL4A-Bxx-xx AL3B-xx-xx AL1C-xx-xx

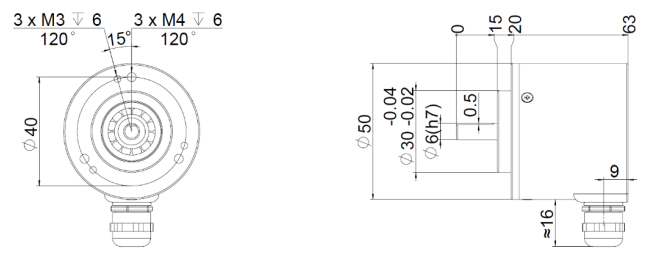

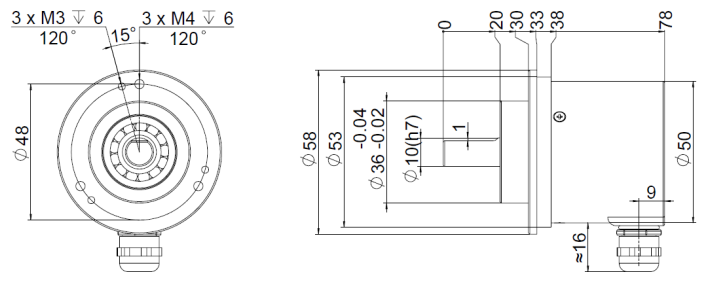

  • 机械尺寸（mm）
    夹紧法兰（5006） 径向：电缆输出



    夹紧法兰（5006） 径向：电缆输出

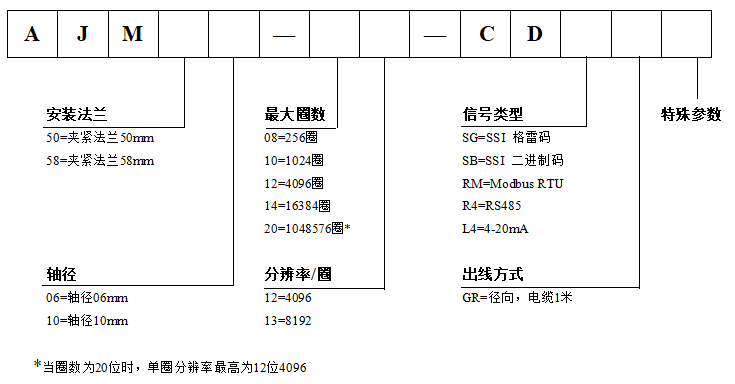

  • 选型说明：






产品详情
配件
图纸
常用型号
相关视频

产品详情

主要特点：
►    绝对值多圈编码器，断电动态数据保持
►    SSI、Modbus-RTU、RS485及4-20mA多种接口可选
►    无接触磁感应原理，编码器内部无机械摩擦，零损耗
►    零点设置和计数方向设置功能



应用范围：

•    速度传感、角度、距离、轨迹、倾斜

•    工厂自动化, 水利闸门控制、造纸印刷、纺织机械

•    太阳能发电追日系统反馈

•    非防爆环境下使用

机械数据：  符合标准：

材料

 外壳：低碳钢+静电喷涂 CE认证        有
法兰：铝法兰 发射干扰      EN61000-6-4
轴：   不锈钢 抗干扰         EN61000-6-2
轴负载
 		 轴向：最大80N 符合ISO9001:2015质量管理体系要求
径向：最大150N
防护等级  IP65
最高转速  3000RPM
冲击 ≤ 100g ,3ms
震动 ≤ 10g （10Hz—2000Hz）
重量 ≈300g
工作温度 -20℃—+75℃
存储温度 -20℃—+75℃



电气数据：
接口类型 SSI Modbus RTU RS485 4-20mA
工作电压 10-30VDC 10-30VDC 10-30VDC 10-30VDC
波 特 率 100KHz — 500KHz 4800   9600   19200   38400   115200 —
单圈分辨率   ≤13位8192  ≤13位8192  ≤13位8192  ≤13位8192
多圈圈数   ≤20位1048576圈 ≤12位4096圈
空载电流 ≤80mA
重复精度 ±1bit（实际精度和安装精度、轴同心度有关）
计数方向 可设置（出厂默认面对转轴顺时针数据增加）
外部位置 可设置,接通延时 ＞100ms



配件

附件（另售）
安装支架 不锈钢联轴器 弹簧钢联轴器 铝合金联轴器
AZJ80 AL4A-Bxx-xx AL3B-xx-xx AL1C-xx-xx

图纸

机械尺寸（mm）
夹紧法兰（5006） 径向：电缆输出



夹紧法兰（5006） 径向：电缆输出






常用型号

选型说明：
