AAM58系列 Parallel

Parallel 并行接口,工业级编码器
多圈绝对值采用国际领先的齿轮组设计
零点设置、计数方向设置和数据锁存功能

所属分类:

绝对值编码器

联系我们
  • 产品描述
  • 参数
  • 配件
  • 图纸
  • 常用型号
  • 相关视频
    • 商品名称: AAM58系列 Parallel
    • 圈 数: 单圈(1圈);多圈(4096、16384圈)
    • 产品尺寸: 外径Ø58mm
    • 分辨率: 4096 x 8192
    • 安装方式: 实心轴Ø06mm,Ø10mm;盲孔Ø08mm,Ø10mm,Ø12mm,Ø15mm
    • 通讯类型: Parallel并行

    Parallel 并行接口,工业级编码器<br> 多圈绝对值采用国际领先的齿轮组设计<br> 零点设置、计数方向设置和数据锁存功能

    主要特点:
    ►    Parallel 并行接口,工业级编码器
    ►    多圈绝对值采用国际领先的齿轮组设计
    ►    零点设置、计数方向设置和数据锁存功能



    应用范围:

         速度传感、角度、距离、轨迹、倾斜

         雷达角度测量,水利工程测量

         太阳能发电追日系统反馈

         钢铁冶金设备、造纸印刷、纺织机械

         港口起重运输机械、工厂自动化等

         非防爆环境下使用



    机械数据:  符合标准:

    材料

    外壳:铝外壳 CE认证         有
    法兰:铝法兰 发射干扰       EN61000-6-4
    轴:   不锈钢 抗干扰           EN61000-6-2
    轴负载 轴向:最大80N  符合ISO9001:2015质量管理体系要求
    径向:最大150N
    防护等级  IP65
    最高转速  6000RPM
    冲击  ≤ 100g ,3ms
    震动 ≤ 10g (10Hz—2000Hz)
    重量 ≈320g
    工作温度 -40℃—+80℃
    存储温度 -40℃—+85℃





    电气数据:    接口类型:推挽式
    接口类型 Parallel 并行接口

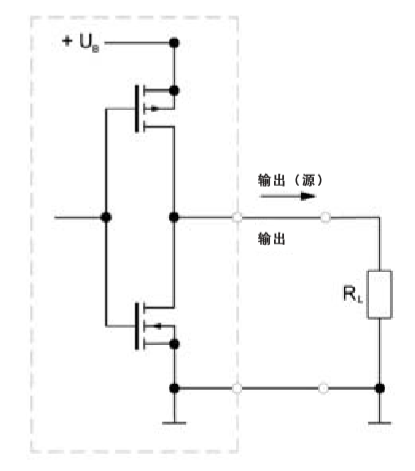

    接口电路 推挽式
    工作频率 ≤40KHz
    输出码制     格雷码、格雷余码、二进制码、BCD码
    数据刷新 单圈编码器:<15us;多圈编码器:<1.3ms
    工作电压 10-30VDC 或5VDC  极性保护
    空载电流 ≤180mA
    重复精度 ±1bit(实际精度和安装精度、轴同心度有关)
    分辨率 单圈分辨率≤13位8192 多圈圈数≤12位4096圈
    计数方向 默认顺时针数据增加;接VCC反之
    外部置位 可设置,接通延时>100ms
    锁存功能 接0V:使用当前值;接VCC:锁存该值
  • 附件(另售)
    名称     安装支架 不锈钢联轴器 弹簧钢联轴器 轴径转换器
    示意图
    型号 AZJ80 AL4A-B AL3B IH1508,IH1510,IH1512
    适用系列 58A 58A 和 58T

    58A和 58T

    58B15
  •  机械尺寸(mm)

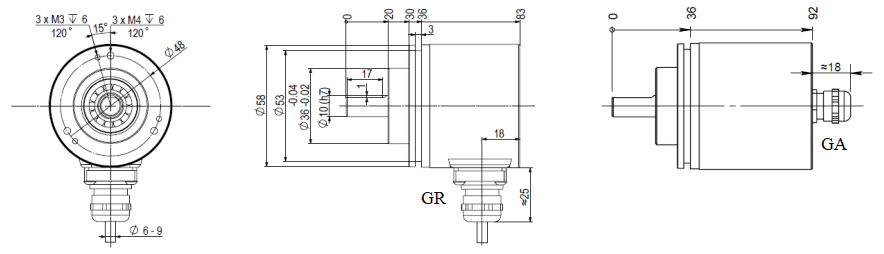

    夹紧同步法兰(58A10) 电缆径向输出 电缆轴向输出

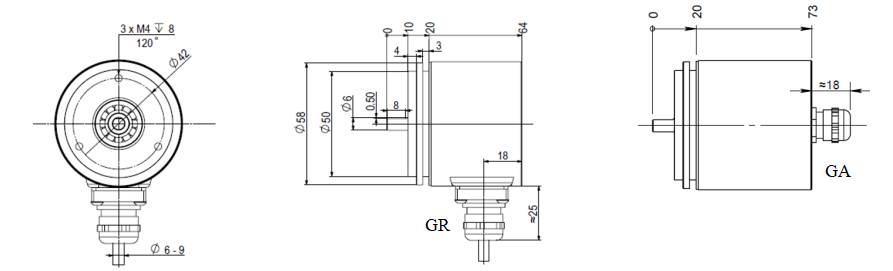

    同步法兰(58T06) 电缆径向输出 电缆轴向输出



    盲孔(58B) 电缆径向输出 电缆轴向输出

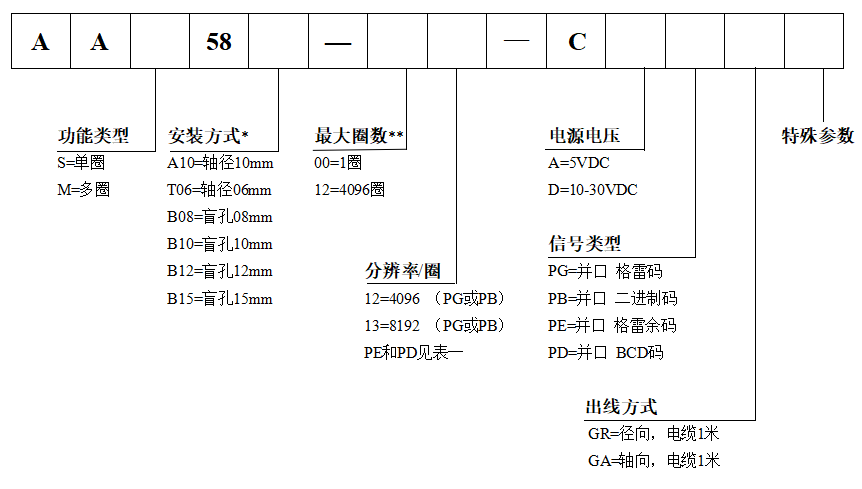

  • 选型说明:






产品详情

主要特点:
►    Parallel 并行接口,工业级编码器
►    多圈绝对值采用国际领先的齿轮组设计
►    零点设置、计数方向设置和数据锁存功能



应用范围:

     速度传感、角度、距离、轨迹、倾斜

     雷达角度测量,水利工程测量

     太阳能发电追日系统反馈

     钢铁冶金设备、造纸印刷、纺织机械

     港口起重运输机械、工厂自动化等

     非防爆环境下使用



机械数据:  符合标准:

材料

外壳:铝外壳 CE认证         有
法兰:铝法兰 发射干扰       EN61000-6-4
轴:   不锈钢 抗干扰           EN61000-6-2
轴负载 轴向:最大80N  符合ISO9001:2015质量管理体系要求
径向:最大150N
防护等级  IP65
最高转速  6000RPM
冲击  ≤ 100g ,3ms
震动 ≤ 10g (10Hz—2000Hz)
重量 ≈320g
工作温度 -40℃—+80℃
存储温度 -40℃—+85℃





电气数据:    接口类型:推挽式
接口类型 Parallel 并行接口



接口电路 推挽式
工作频率 ≤40KHz
输出码制     格雷码、格雷余码、二进制码、BCD码
数据刷新 单圈编码器:<15us;多圈编码器:<1.3ms
工作电压 10-30VDC 或5VDC  极性保护
空载电流 ≤180mA
重复精度 ±1bit(实际精度和安装精度、轴同心度有关)
分辨率 单圈分辨率≤13位8192 多圈圈数≤12位4096圈
计数方向 默认顺时针数据增加;接VCC反之
外部置位 可设置,接通延时>100ms
锁存功能 接0V:使用当前值;接VCC:锁存该值

配件

附件(另售)
名称     安装支架 不锈钢联轴器 弹簧钢联轴器 轴径转换器
示意图
型号 AZJ80 AL4A-B AL3B IH1508,IH1510,IH1512
适用系列 58A 58A 和 58T

58A和 58T

58B15

图纸

 机械尺寸(mm)
夹紧同步法兰(58A10) 电缆径向输出 电缆轴向输出



同步法兰(58T06) 电缆径向输出 电缆轴向输出



盲孔(58B) 电缆径向输出 电缆轴向输出

常用型号

选型说明:
